8 – Поиск и устранение неисправностей, проверка системы
Тест 3 — Диоды выхода
Отключите (OFF) питание и отсоедините сетевой кабель.

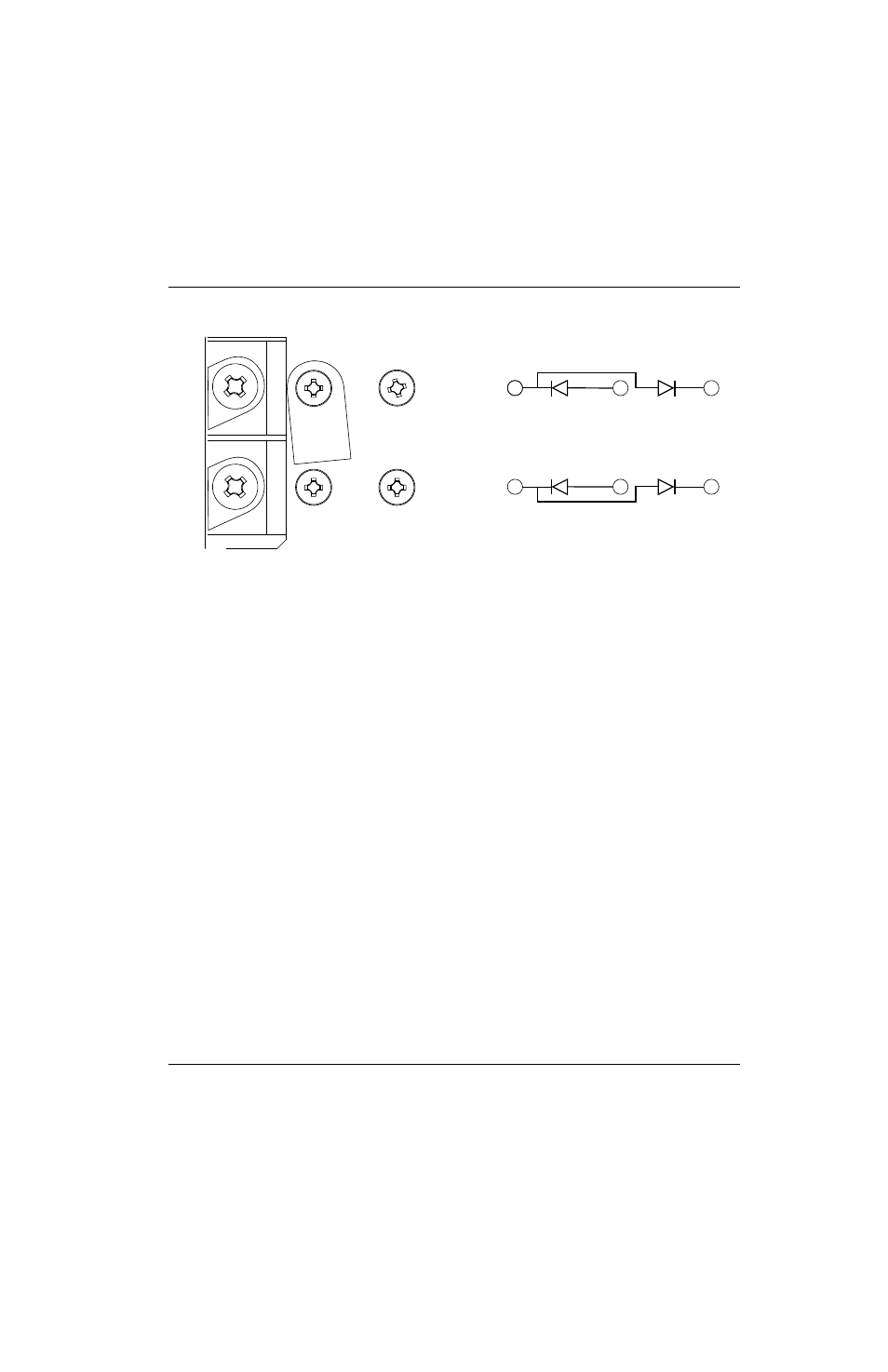

Проверьте 4 диода в мосте, установив омметр в режим тестирования диодов.
Для каждого диода значение должно быть «разомкнут» (очень высокое сопротивление), при подключении
кабелей измерительного устройства в одном направлении, или равным от 0,1 В до 1,0 В при обратном
подключении кабелей измерительного устройства.
Короткое замыкание диода, если значение меньше 0,1 В. Замените для обоих мостов.
Диод разомкнут, если значение превышает 1,0 В в обоих направлениях. Замените оба моста.
В каждом случае общий (черный) провод должен быть подключен к 3.
Всегда заменяйте выходные диоды в паре.
Тест 4 — Датчик температуры инвертора
Симптомы: На экране оператора возникает код сбоя 0-40.
Отключите питание и дайте системе охладиться до комнатной температуры (подождите не менее 60 секунд
после работы).
Если система снабжена функцией блокировки при определенной температуре, на экране оператора возникнет
код сбоя 0-40 или 0-99. Откройте экран обслуживания и в поле «F» проверьте оперативный (самый последний)
код сбоя. На экране оператора возникает код сбоя 0-40, но требуется определить конкретный тип кода сбоя
0-40:
0-40-2 Недостаточная температура модуля инвертора.
0-40-3 Превышение температуры модуля инвертора.
Если на экране оператора отображается код сбоя 0-99, откройте экран обслуживания и в поле «F» проверьте
наличие следующих кодов сбоя:
2-10-0 Датчик температуры модуля инвертора разомкнут.
2-10-1 Короткое замыкание датчика температуры модуля инвертора.
