170 Powermax125 Руководство по сервисному обслуживанию 80807J
8 – Поиск и устранение неисправностей, проверка системы
Прежде чем продолжить, выключите (OFF) электропитание.
Если значение сопротивления всегда меньше 100 Ω, отсоедините резак и повторно проверьте сопротивление.
Если значение все равно ниже 100 Ω:
 Используйте тестер БТИЗ для проверки закорачивания БТИЗ вспомогательной дуги.
 Если на БТИЗ вспомогательной дуги произошло замыкание, замените его.
Если сопротивление всегда выше 100 Ω:
 Замените все расходные детали и повторите проверку.
 Если сопротивление верное (< 100 Ω), старые расходные детали повреждены.
 Если сопротивление все равно выше 100 Ω, измерьте сопротивление на резаке между проводами
вспомогательной дуги (штырек 1 или 2) и отрицательным питанием дуги (центральное соединение).
 Если сопротивление все равно слишком высокое, замените резак и кабель.
 Кожух должен быть посажен плотно, но не перетянут.
 Все значения равны ±50 %. Однако этот диапазон приводится только в справочных
целях. В зависимости от типа мультиметра и полярности, применяемой в ходе
снятия показаний, возможен широкий диапазон значений сопротивления.
Проверьте функционирование БТИЗ вспомогательной дуги:
 Отключите машину (OFF) и отключите питание.
 Установите перемычку (не менее 8 AWG) между рабочим кабелем (J27) и БТИЗ вспомогательной дуги
(двойные черные провода).
 Подключите электропитание и включите (ON) машину.
 Выполните попытку зажигания резака.
 Если резак зажигается, замените БТИЗ вспомогательной дуги.

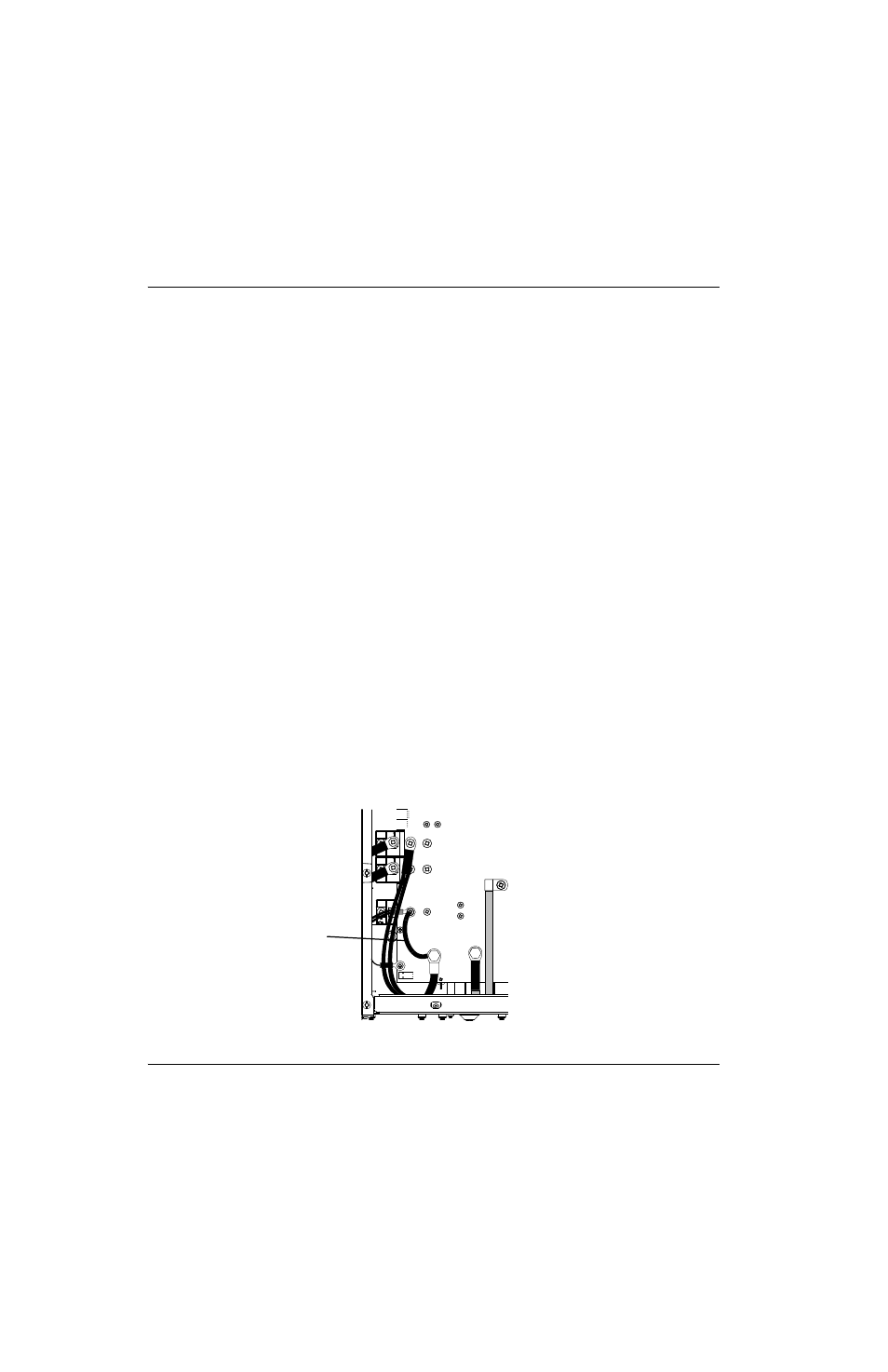

Рисунке 28
J27
WORK
LEAD
J26
RED
J18
ORG
J17
J32
J28
RED
Установите тестовую
перемычку здесь
