186 Powermax125 Руководство по сервисному обслуживанию 80807J
9 – Замена компонентов источника тока
Замена скобы концевой панели
Снятие скобы концевой панели
1. Выполните указанные ниже процедуры.
а. См. Отключение электропитания и отсоединение источника газа на странице 178.
б. См. Снятие крышки с источника тока на странице 184.
в. См. Снятие защитного барьера компонентов на странице 185.
2. Выкрутите 2 крепежных винта из скобы концевой панели .
3. Поднимите скобу концевой панели прямо над источником тока.

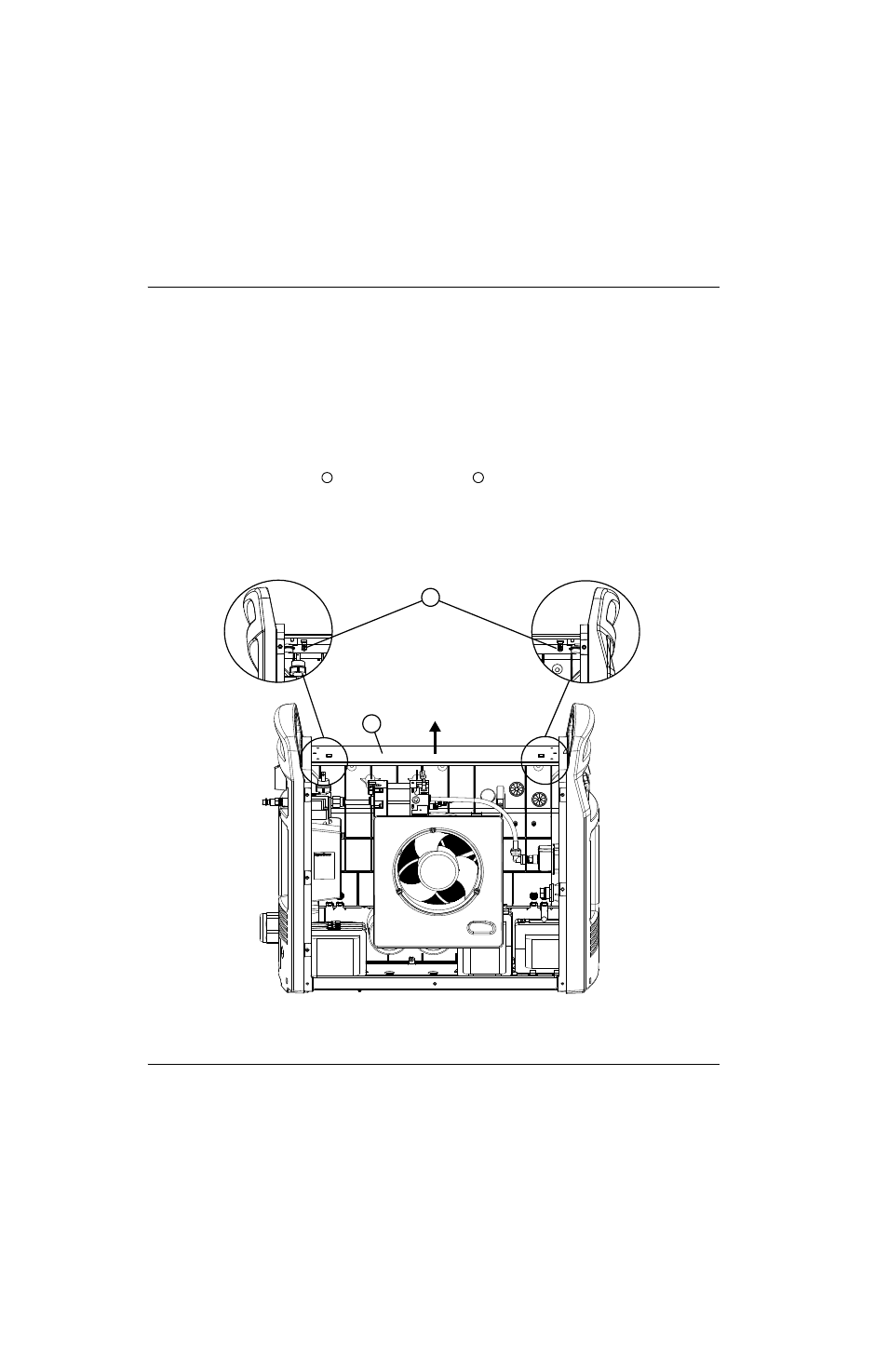

Рисунке 41
1 2
1
2
