Powermax125 Руководство по сервисному обслуживанию 80807J
229
9 – Замена компонентов источника тока

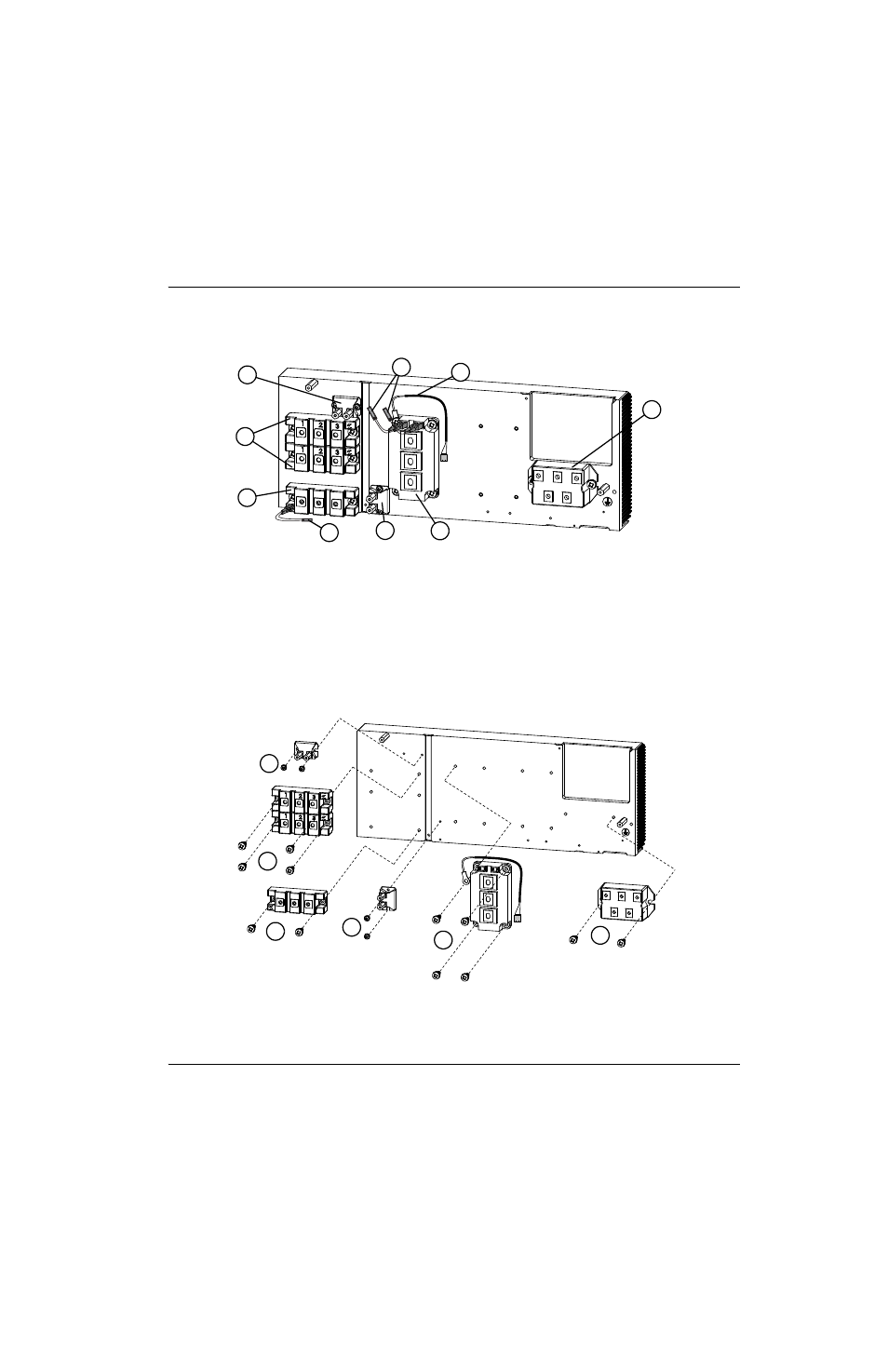

Рисунке 76 – Компоненты теплоотвода
1
2
3
4
5
6
7
8
9
1 Резистор демпфера 7,5 Ω 200 Вт (комплект
428137)
2 Выходной диодный мост (2) (комплект 428139)
3 БТИЗ вспомогательной дуги (комплект 428138)
4 Кабель запорного вентиля БТИЗ
вспомогательной дуги
5 Резистор демпфера 15 Ω 200 Вт
(комплект 228898)
6 Модуль БТИЗ инвертора (набор 428140)
7 Входной диодный мост (набор 128746)
8 Тепловой датчик (набор 228805)
9 Кабели запорного вентиля модуля БТИЗ
инвертора
1
2
2
2
2
1
1 Затяните с усилием затяжки 17,3 кг-см.
2 Затяните с усилием затяжки 40 кг-см.
