Инструкция по эксплуатации Hypertherm Powermax125 Rev.1 Service manual
Страница 275
Powermax125 Руководство по сервисному обслуживанию 80807J
275
9 – Замена компонентов источника тока
13. Выкрутите винт, которым ручка выключателя закреплена на штыре.
14. Снимите ручку выключателя источника тока со штыря. Если белый пластмассовый колпачок не снялся вместе
с ручкой, снимите его со штыря отдельно.
15. Подденьте правый край накладки выключателя источника тока. Если дополнительный разъем RS-485 не
установлен, накладка охватывает правую сторону патрубка газового впуска.
16. Отогните всю накладку таким образом, чтобы иметь доступ к 4 крепежным винтам, которыми выключатель
источника тока закреплен на задней панели.
17. Снимите выключатель источника тока с задней панели, выкрутив 4 крепежных винта.
18. Выкрутите 3 крепежных винта из основания задней панели, если они еще не сняты.
19. Замените заднюю панель.

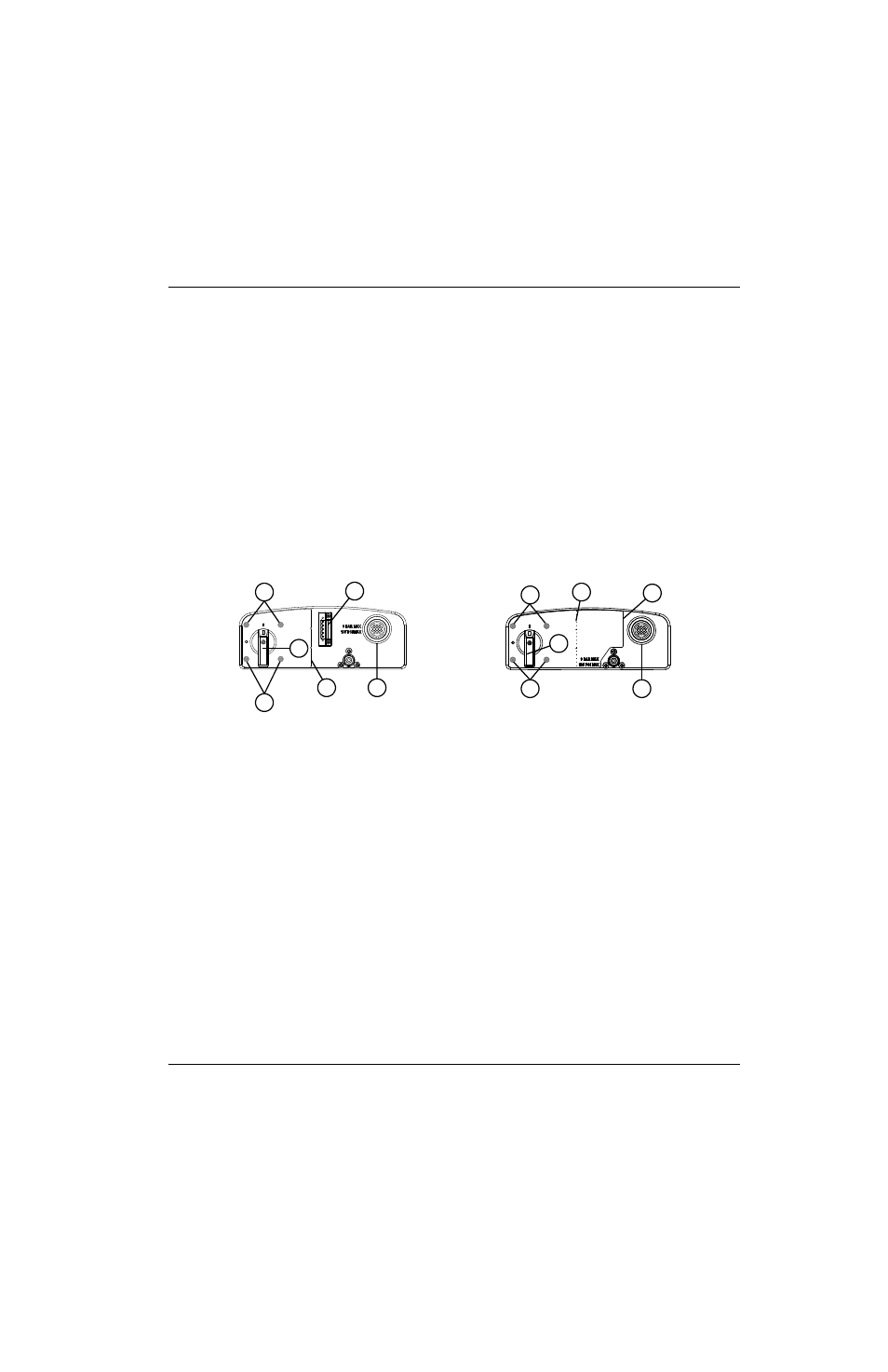

Рисунке 113 – Задняя панель с установленным разъемом RS-485 и без него
1
2
3
4
5
6
2
1
1
1
3
4
1 Винты выключателя источника тока (4)
(за накладкой)
2 Ручка выключателя источника тока
3 Правый край накладки
4 Разъем интерфейса ЧПУ
5 Перфорированная линия накладки
6 Дополнительный разъем RS-485
