9 – Замена компонентов источника тока

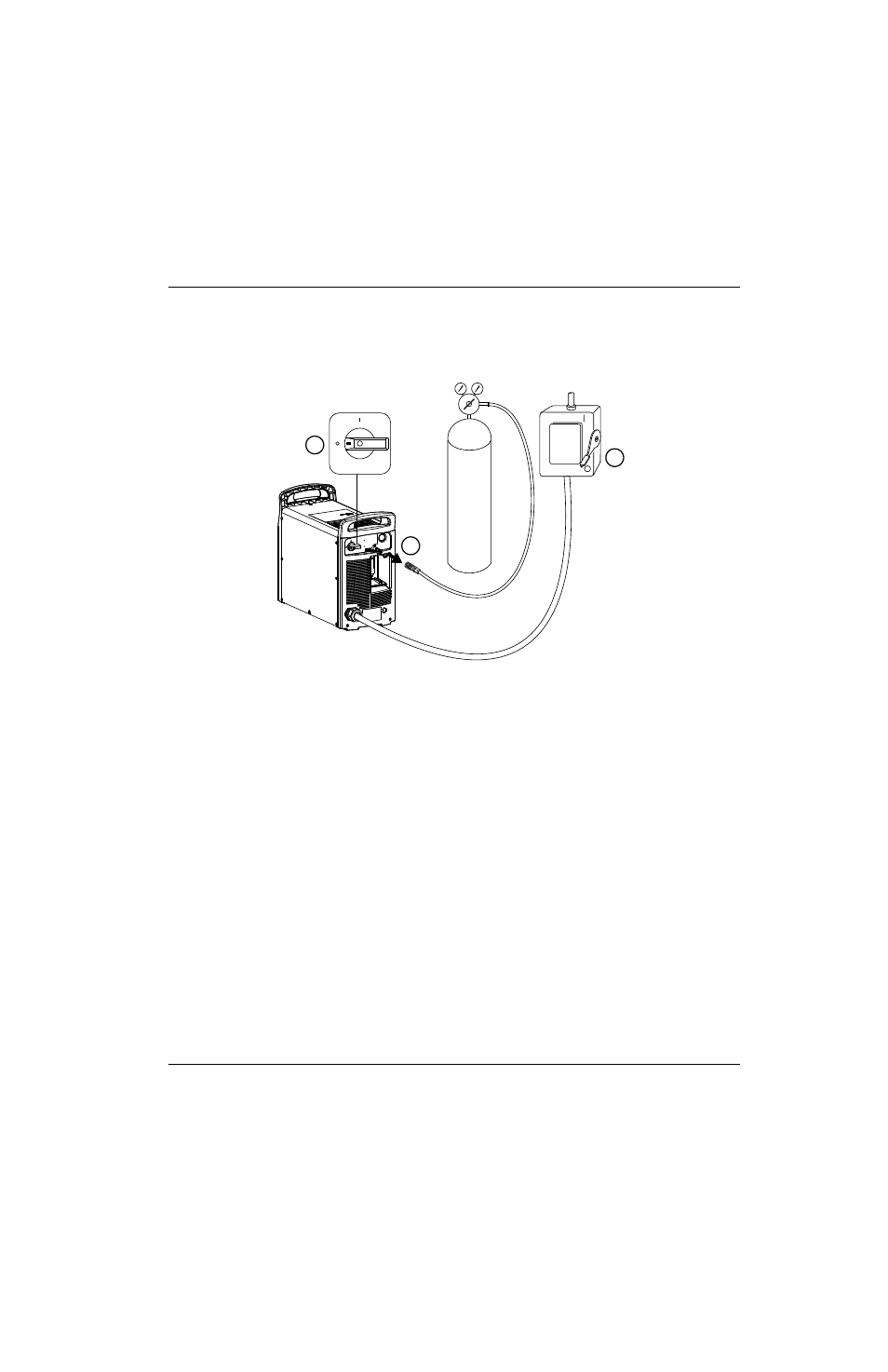

Рисунке 31
Замена фильтровального элемента газового фильтра
Снятие фильтровального элемента газового фильтра
См. Рисунке 32 на странице 180.
1. Отключите электропитание и отсоедините источник газа. (См. Отключение электропитания и отсоединение
источника газа на странице 178.)
2. При необходимости снимите коробку с расходными деталями, которая расположена рядом с корпусом
фильтра на задней панели.
3. Возьмитесь за корпус фильтра правой рукой.
4. Нажмите защелку и поверните корпус фильтра примерно на 45 градусов вправо.
5. Для извлечения корпуса потяните его прямо вниз. Вы увидите фильтровальный элемент белого цвета
и стопорную гайку.
6. Отвинтите пластмассовую стопорную гайку, которой закреплен фильтровальный элемент.
№ комплекта Описание
228695 Комплект: фильтровальный элемент воздушного фильтра Powermax65/85/105/125
(внутри корпуса фильтра)
1
2
3
Выключатель
источника тока
Источник газа
Выключатель питания
