Powermax125 Руководство по сервисному обслуживанию 80807J
289
10 – Замена компонентов резака

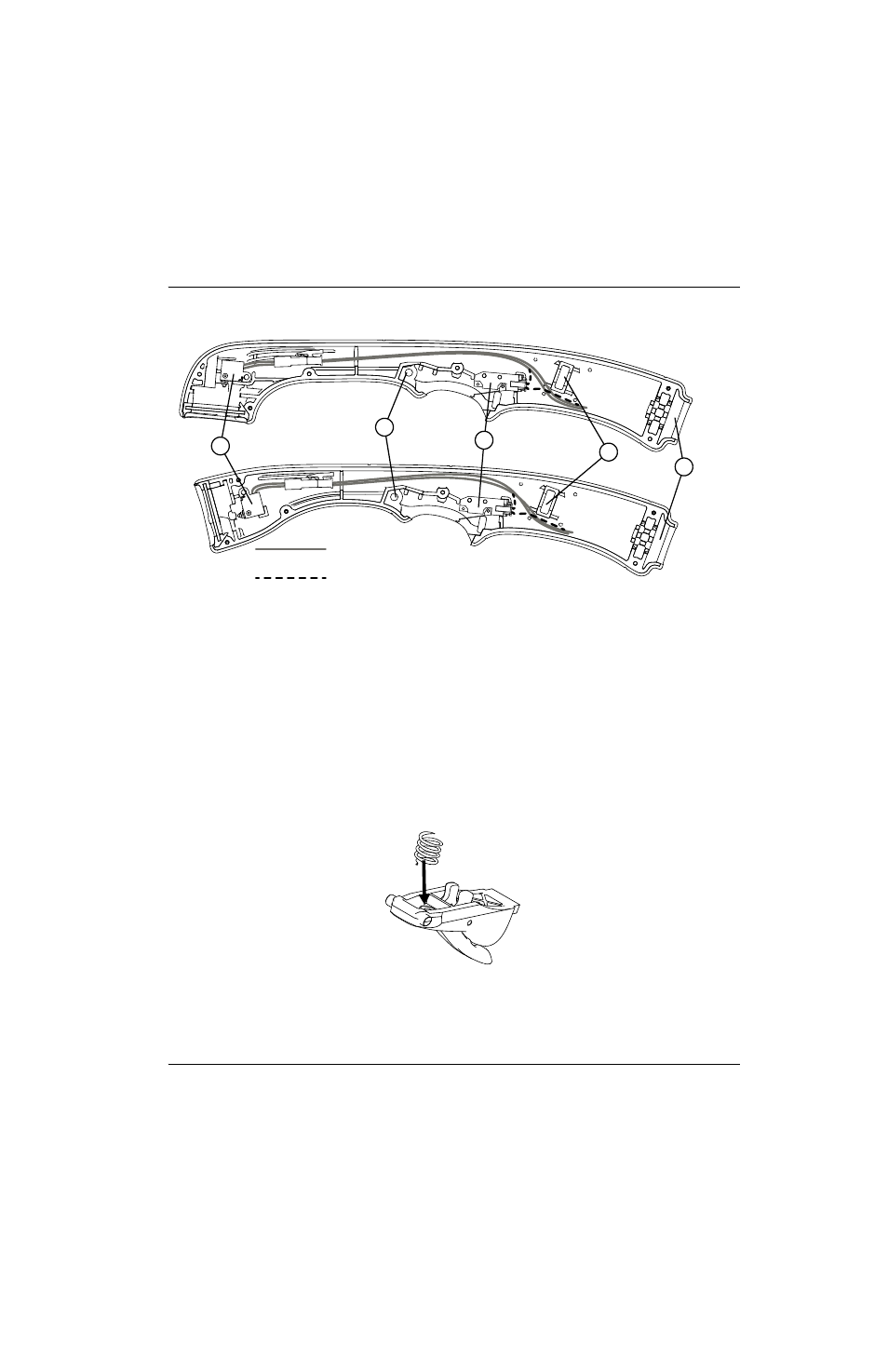

Рисунке 127
6. Вставьте корпус резака в рукоятку резака, совместив фланец патрубка газового шланга с гнездом в рукоятке.
7. Совместите кабельный зажим с гнездом кабельного зажима в рукоятке. (Место расположения гнезда
8. Вставьте сжатую пружину в переднюю половину выключателя. Установите выключатель с пружиной на место.
Рисунке 128
9. Следите за тем, чтобы рукоятка и фланец газового патрубка не пережимали провода; совместите левую часть
рукоятки с ее правой частью. Проверьте, чтобы оба опорных штыря вращения выключателя были вставлены
в поворотные отверстия выключателя. (См.
1
2
3
4
5
Провода переключателя
колпачкового датчика
Провода пускового переключателя
1 Переключатель колпачкового датчика
2 Поворотное отверстие выключателя
3 Пусковой переключатель
4 Гнездо для фланца патрубка газового шланга
5 Гнездо для кабельного зажима провода резака
