Powermax125 Руководство по сервисному обслуживанию 80807J
9 – Замена компонентов источника тока
Замена выключателя источника тока
Снятие выключателя источника тока
1. Выполните указанные ниже процедуры.
а. См. Отключение электропитания и отсоединение источника газа на странице 178.
б. См. Снятие крышки с источника тока на странице 184.
в. См. Снятие защитного барьера компонентов на странице 185.
г. См. Снятие скобы концевой панели на странице 186.
д. См. Отсоединение газовой трубки на странице 201.

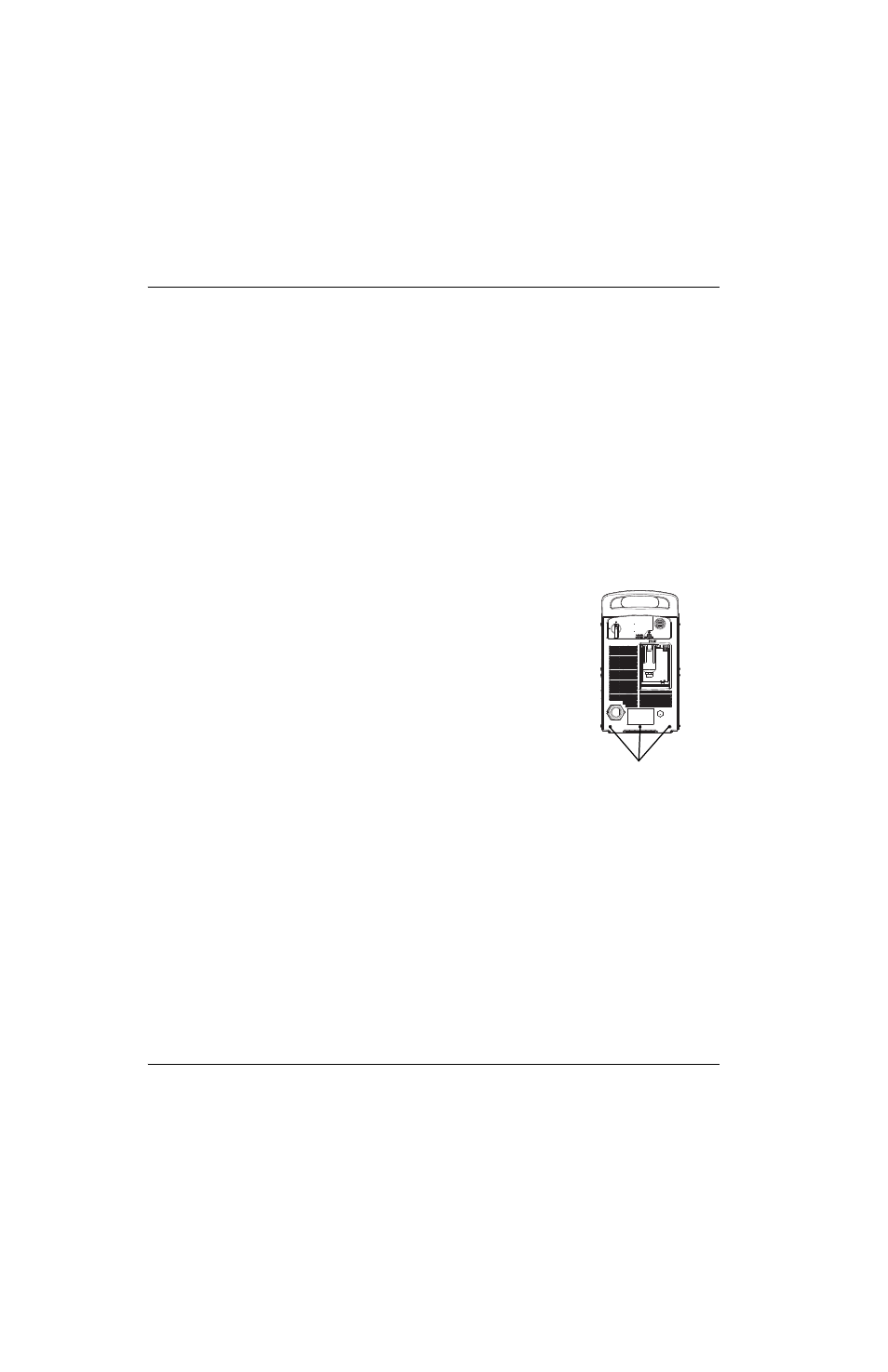

2. Выкрутите 3 крепежных винта в нижней части задней панели.
3. Отклоните заднюю панель приблизительно на 4,0 см от
источника тока.
4. Убедитесь в том, что выключатель питания системы находится
в положении выкл (OFF) и электропитание отключено. Ослабьте
фиксирующие винты, которыми 3 провода питания (L1-L2-L3)
закреплены в верхней части выключателя источника тока.
(См.
5. Потяните провода вверх, чтобы вытянуть их из выключателя
источника тока.
6. Ослабьте фиксирующие винты, которыми 2 провода (красный и
черный) закреплены на вспомогательном выключателе в верхней
части выключателя источника тока за проводами L1-L2-L3.
7. Потяните провода вверх, чтобы вынуть их из вспомогательного выключателя.
8. Ослабьте фиксирующие винты, которыми 3 провода питания (T1-T2-T3) закреплены в нижней части
выключателя источника тока.
9. Потяните провода вниз, чтобы извлечь их из выключателя источника тока.
№ комплекта
Описание
Комплект: выключатель источника тока Powermax105/125
400 В CE/380 В CCC/480 В, 600 В CSA
Крепежные винты задней панели
