274 Powermax125 Руководство по сервисному обслуживанию 80807J
9 – Замена компонентов источника тока
5. Возьмитесь за корпус фильтра правой рукой.
6. Нажмите защелку и поверните корпус фильтра примерно на 45 градусов вправо.
7. Для извлечения корпуса потяните его прямо вниз. Вы увидите фильтровальный элемент белого цвета
и стопорную гайку.
8. Снимите фильтровальный элемент, открутив пластмассовую стопорную гайку.
9. Снимите газовый патрубок с узла газового фильтра.
10. Выкрутите 3 крепежных винта узла газового фильтра.
11. Извлеките узел газового фильтра из источника тока.
12. Если установлен дополнительный разъем RS-485, снимите его. Для этого выньте 5 проводов из зажимов
разъема внутри источника тока и снимите 2 крепежных винта с задней панели.

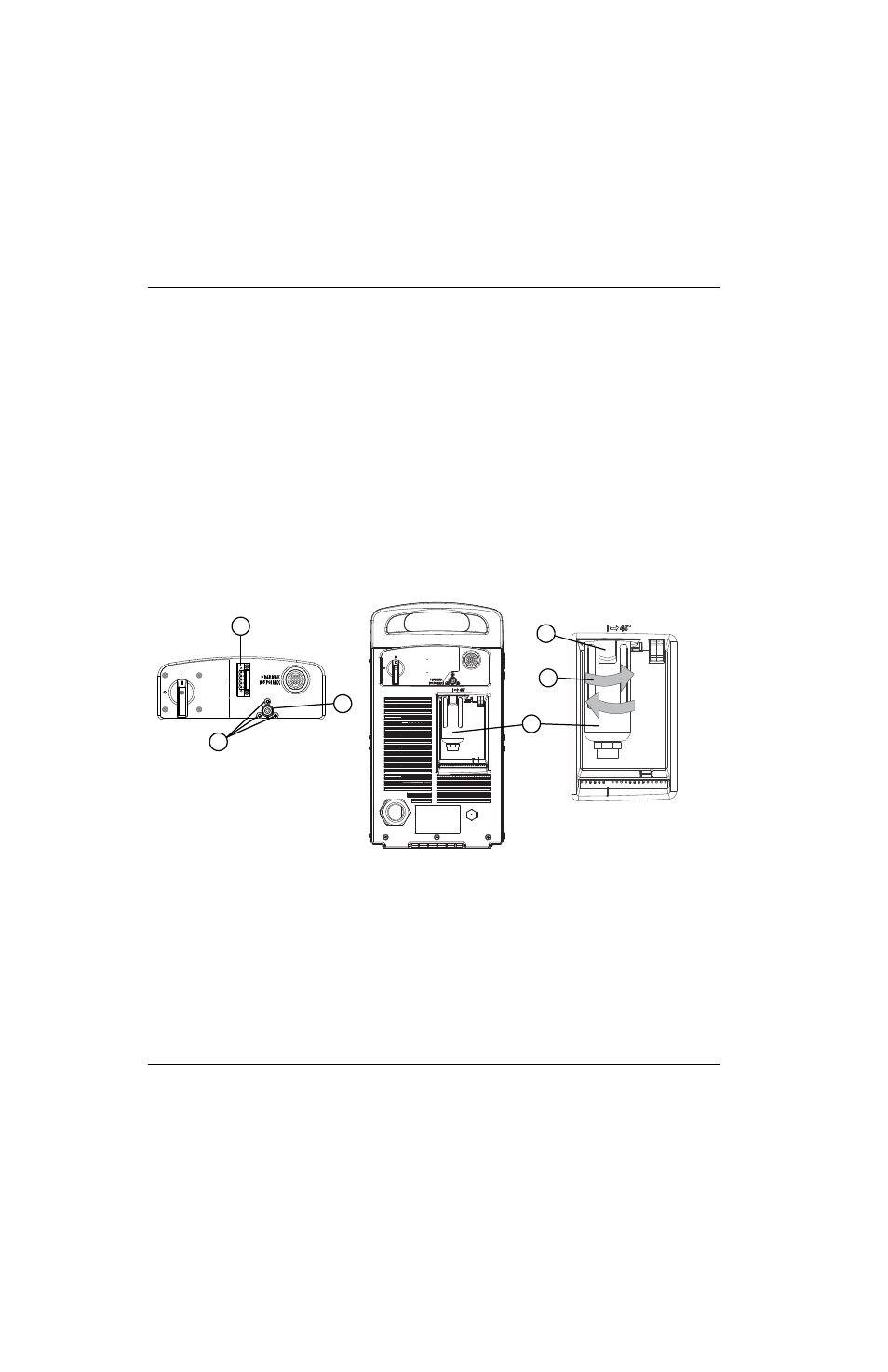

Рисунке 112
1
2
3
4
5
6
1 Дополнительный разъем RS-485
2 Крепежные винты узла газового фильтра (3)
3 Газовый патрубок 4 Корпус фильтра
5 Покачайте для снятия
6 Защелка
