Powermax125 Руководство по сервисному обслуживанию 80807J
277
9 – Замена компонентов источника тока
7. Совместите узел газового фильтра в источнике тока с задней панелью и закрепите их вместе,
вкрутив 3 крепежных винта с усилием затяжки 23 кг-см. См.
8. Нанесите резьбовой герметик на резьбу газового патрубка и вкрутите газовый патрубок в узел
газового фильтра.
9. Установите фильтровальный элемент и закрепите его на дне узла газового фильтра, вкрутив пластмассовую
стопорную гайку.
10. Вставьте корпус фильтра в нижнюю часть узла газового фильтра так, чтобы защелка была расположена под
углом 45 градусов вправо к центру.
11. Выровняйте корпус фильтра по вертикали и плотно прижмите его вверх до плотной посадки.
12. Поверните корпус фильтра влево, пока не будет слышен звук защелкивания.

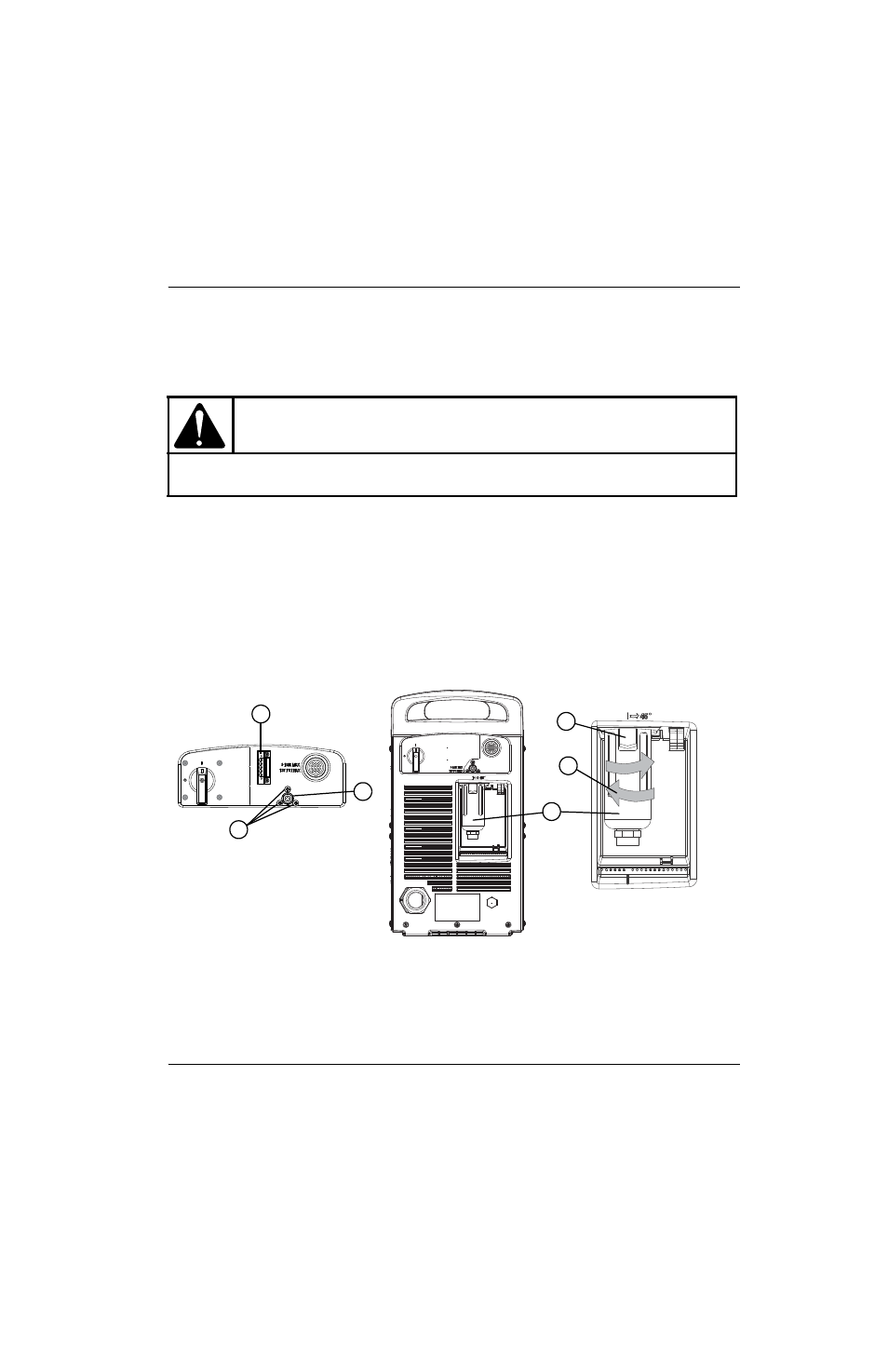

Рисунке 115
ОСТОРОЖНО!
При подготовке соединений не допускается использование ленты из материала ПТФЭ. Для
смазки наружной резьбы используйте резьбовой герметик только в виде жидкости или пасты.
1
2
3
4
5
6
1 Дополнительный разъем RS-485
2 Крепежные винты узла газового фильтра (3)
3 Газовый патрубок
4 Корпус фильтра
5 Покачайте для установки
6 Защелка
