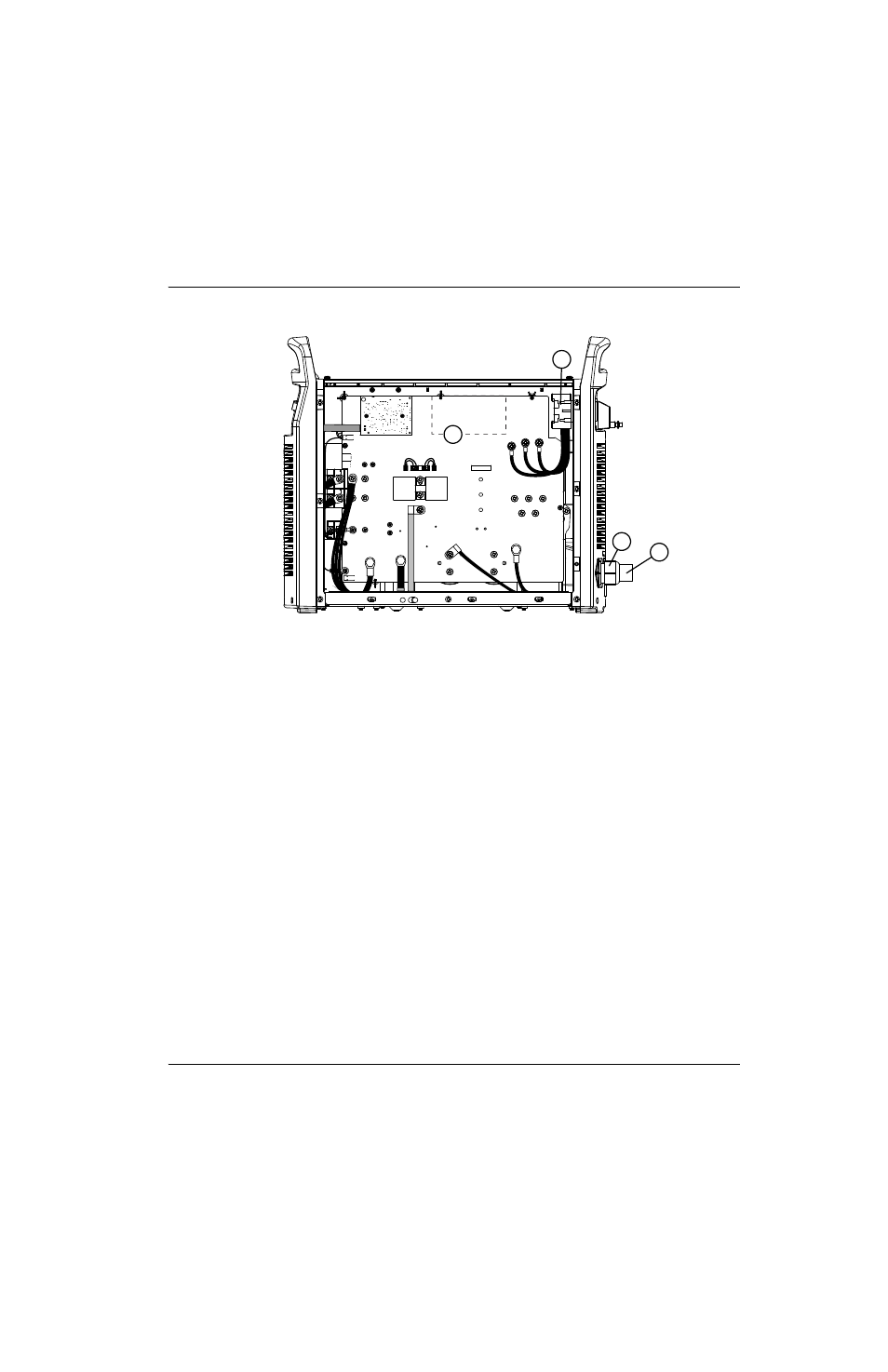

11 – Детали
400 В CE/380 В CCC
Номер детали Описание
1 428122 Комплект: силовая плата Powermax125 400 В CE/380 В CCC (141207)
2 228880 Комплект: выключатель источника тока Powermax105/125 400 В CE/380 В
CCC/480 В, 600 В CSA
3 228913 Комплект: кабельный зажим сетевого шнура для Powermax105 230–400 В CE;
кабельный зажим сетевого шнура для Powermax125 400 В CE
4 228886 Комплект: сетевой шнур с кабельным зажимом для Powermax105 230–400 В CE;
Комплект: сетевой шнур с кабельным зажимом для Powermax125 400 В CE
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_ +
_
RED J18
ORG
J17
J32
J11
J28
TP7
TP9
TP8
W
R
B
1
2
3
4
