Powermax125 Руководство по сервисному обслуживанию 80807J
215
9 – Замена компонентов источника тока
Установка контрольной платы
1. Вставьте ленточный кабель в разъем J6 на контрольной плате. См. Рисунке 71 на странице 215.
2. Осторожно отведите верхнюю часть передней панели от источника тока и вставьте контрольную плату
на ее место. Наклоняя плату, сначала установите в правильное положение нижний ее край, а затем верхний.
3. Закрепите контрольную плату на передней панели, используя 3 крепежных винта из набора. Сначала
вкрутите нижний винт, чтобы обеспечить правильное расположение контрольной платы, а затем вкрутите
2 верхних винта. Вкрутите все 3 винта с усилием 8,1 кг-см.
4. Совместите внутренний плоский край ручки переключения режимов работы (с белой линией) с плоской
стороной штыря контрольной платы и насадите ручку прямо на штырь.
5. Совместите внутренний плоский край ручки регулировки тока с плоской стороной штыря контрольной платы
и насадите ручку прямо на штырь.

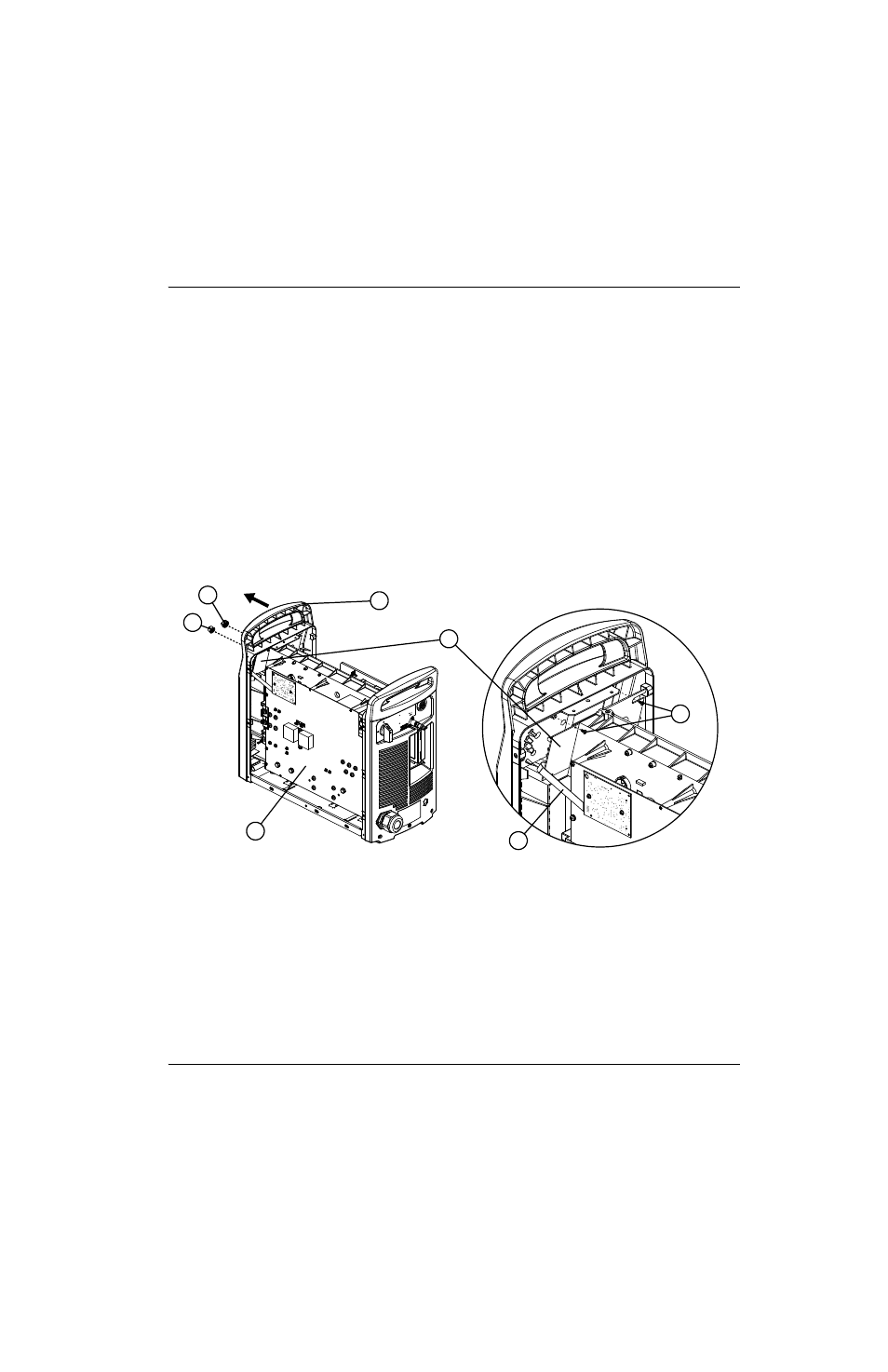

Рисунке 71
1
2
3
5
6
7
4
1 Регулятор силы тока
2 Ручка переключения режимов работы
3 Силовая плата
4 Ленточный кабель
5 Верхние крепежные винты
6 Контрольная плата
7 Верхняя часть передней панели
