9 – Замена компонентов источника тока
Замена узла газового фильтра
Снятие узла газового фильтра
1. Выполните указанные ниже процедуры.
а. См. Отключение электропитания и отсоединение источника газа на странице 178.
б. См. Снятие крышки с источника тока на странице 184.
в. См. Снятие скобы концевой панели на странице 186.
г. См. Снятие фильтровального элемента газового фильтра на странице 179.
2. В верхней части переключателя давления отсоедините от него два зажима провода.
3. Выкрутите винт, которым два провода заземления закреплены на корпусе газового фильтра.
4. Нажмите пластмассовое кольцо на нажимном фитинге. Плавно отводите верхнюю часть задней панели
от источника тока до тех пор, пока газовая трубка не выйдет из нажимного фитинга.

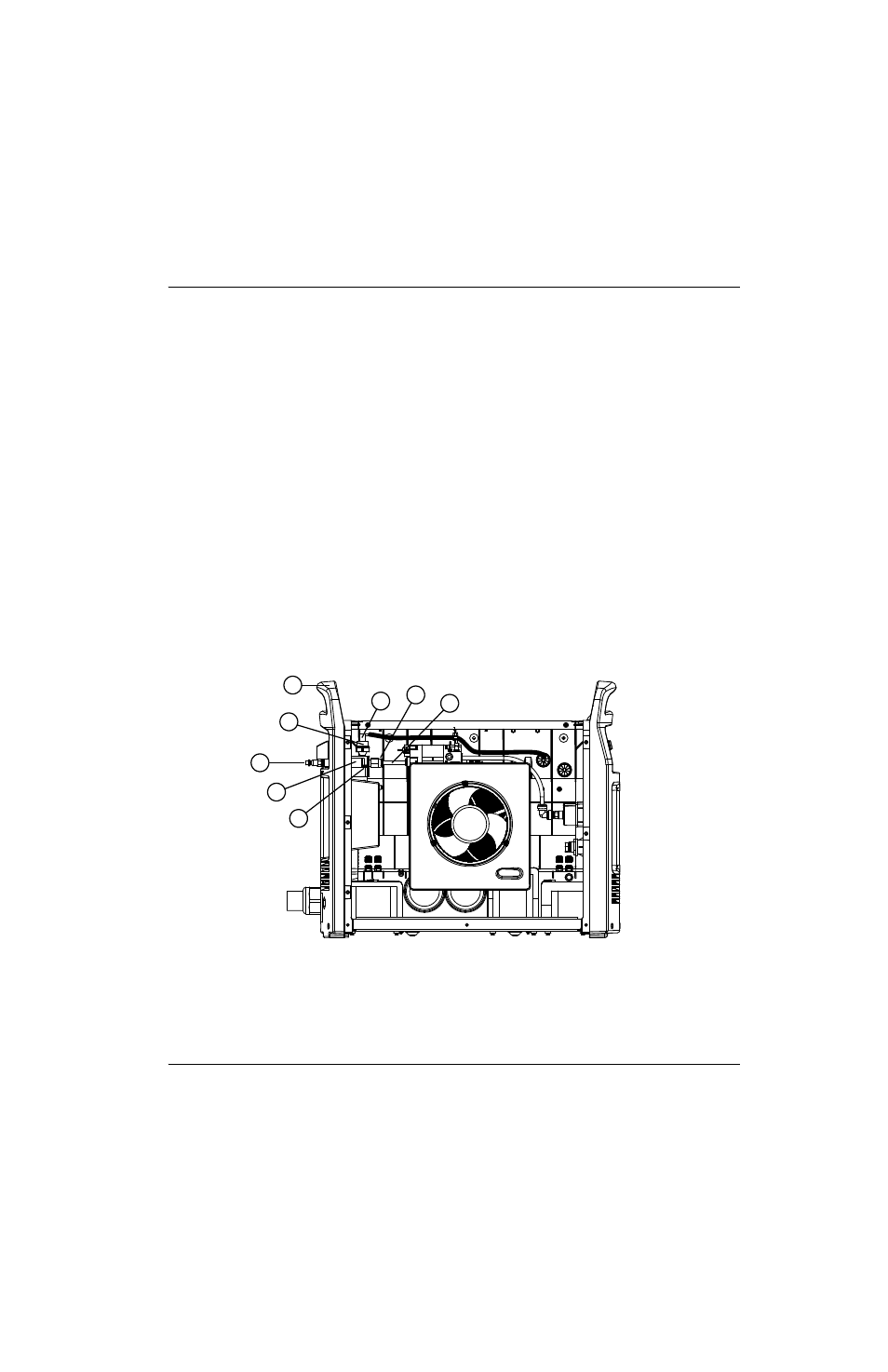

Рисунке 82
№ комплекта
Описание
Комплект: узел газового фильтра Powermax65/85/105/125
1
2
3
4
5
6
7
8
1 Задняя панель
2 Переключатель давления
3 Газовый патрубок
4 Корпус газового фильтра
5 Винт провода заземления
6 Газовая трубка
7 Нажимной фитинг
8 Зажимы провода
