204
Powermax125 Руководство по сервисному обслуживанию 80807J
9 – Замена компонентов источника тока

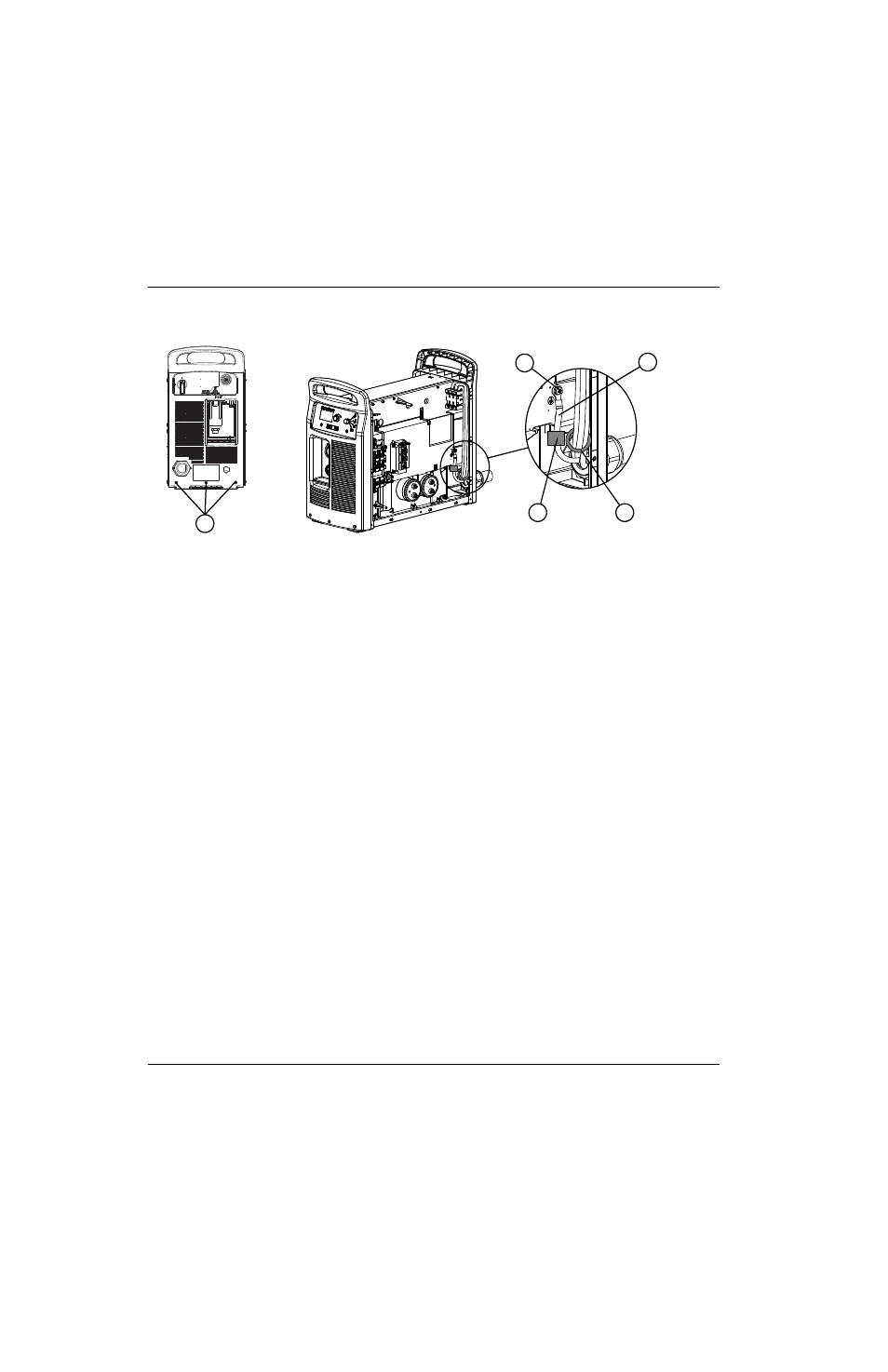

Рисунке 61
Модели СЕ имеют ферритный сердечник, установленный на проводе заземления и
на силовых проводах. Модели CSA не имеют ферритных сердечников. Модели ССС
поставляются без сетевого шнура. Чтобы обеспечить соответствие требованиям
сертификата CE, установите комплект силового шнура 228886.
4. Отведите заднюю панель приблизительно на 4,0 см от источника тока.
5. Убедитесь в том, что выключатель питания системы находится в положении выкл (OFF) и электропитание
отключено. Ослабьте фиксирующие винты, которыми 3 провода питания (L1, L2, L3) закреплены в верхней
части выключателя источника тока. (См.
6. Потяните провода вверх, чтобы вытянуть их из выключателя источника тока.
7. Выкрутите стопорную гайку кабельного зажима силового шнура на внешней стороне источника тока,
чтобы можно было свободно перемещать провода. Проведите гайку назад вдоль силового шнура.
8. Модели CSA: Извлеките провода изнутри источника тока через кабельный зажим, чтобы отсоединить
сетевой шнур.
Модели CE: Извлеките провода с внутренней стороны задней панели через кабельный зажим.
(Невозможно вынуть провода изнутри источника тока, поскольку на 3 силовых проводах установлен
ферритовый сердечник).
1
2
4
5
3
1 Крепежные винты задней панели
2 Ферритовый сердечник провода заземления
(в моделях CE)
3 Ферритовый сердечник силового провода
(в моделях CE)
4 Провод заземления
5 Винт
