Powermax125 Руководство по сервисному обслуживанию 80807J
183
9 – Замена компонентов источника тока

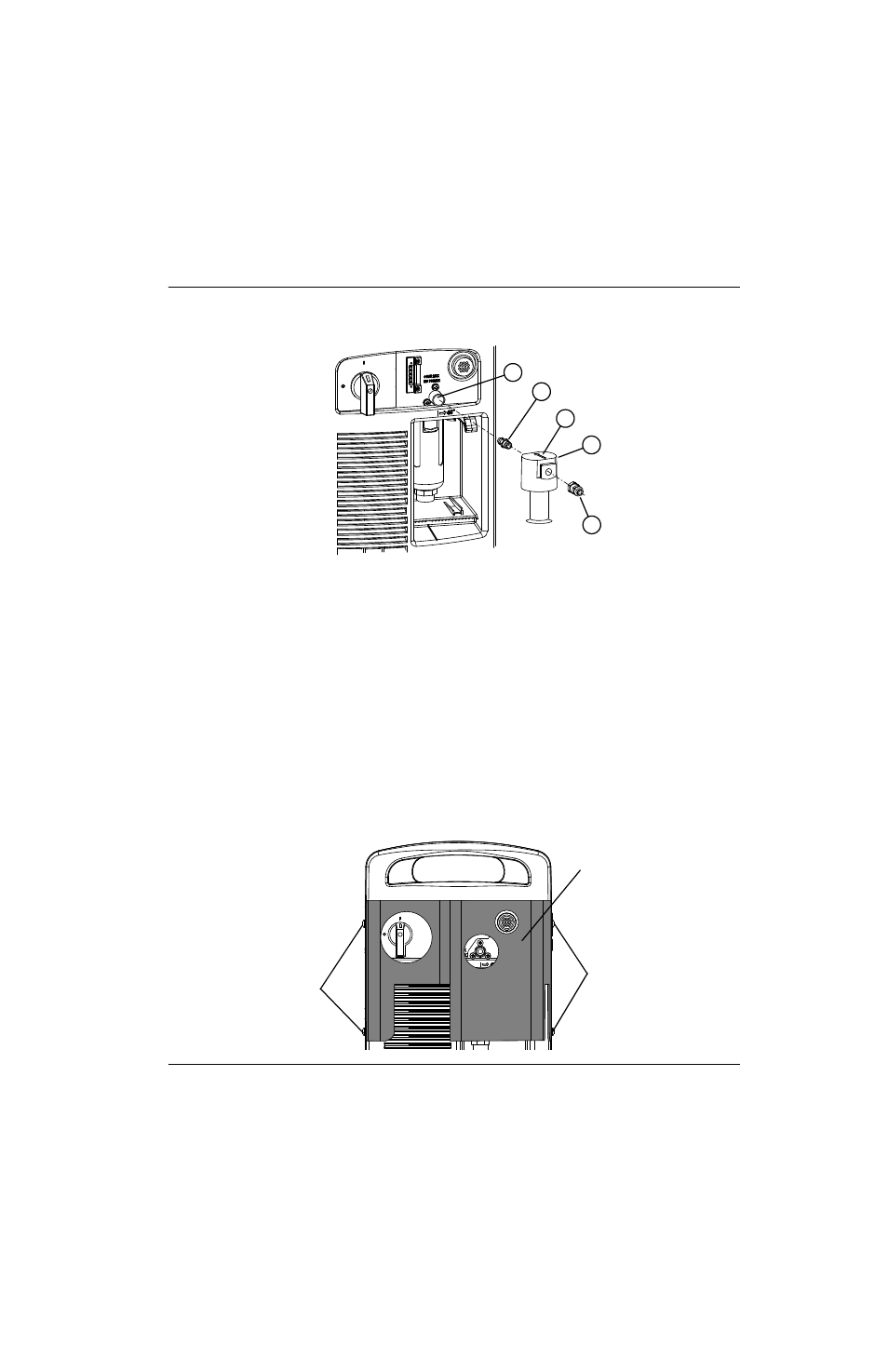

Рисунке 37
6. Выкрутите по два верхних винта на каждой панели источника тока (Рисунке 38).
7. Накройте фильтр на задней панели источника тока крышкой фильтра, совместив отверстия под болты
в крышке фильтра с соответствующими отверстиями в крышке источника тока.
8. Закрепите крышку фильтра на крышке источника тока при помощи четырех винтов из комплекта.
Вкрутите винты с усилием 23 кг-см.
9. Включите электропитание и подсоедините источник газа.
Рисунке 38
1
2
3
4
5
1 Патрубок газового впуска
2 Скоба
3 Штуцер
4 Стрелка, указывающая на источник тока
5 Фильтр
Винт
Крышка фильтра
Винт
