Powermax125 Руководство по сервисному обслуживанию 80807J
241
9 – Замена компонентов источника тока

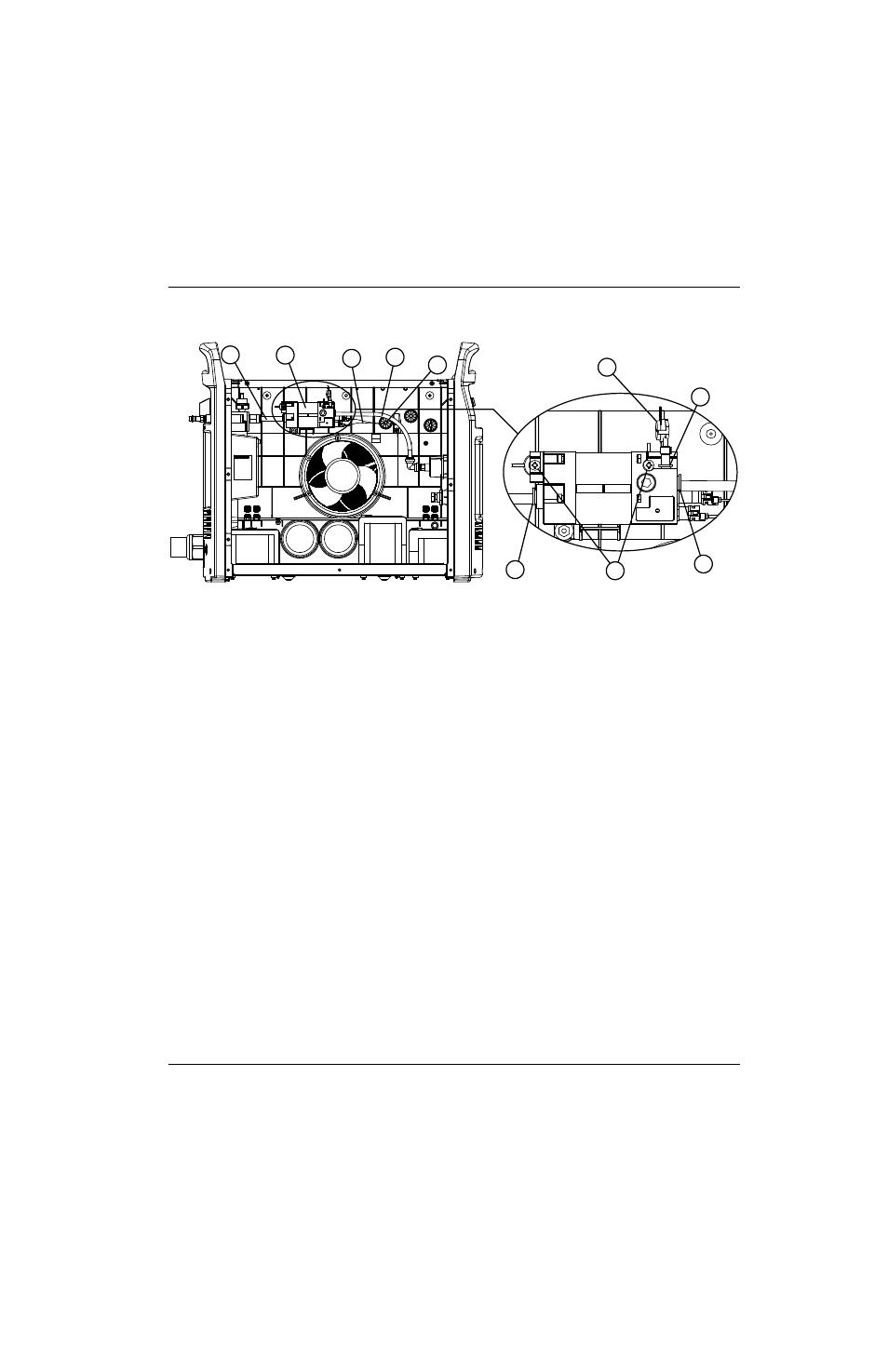

Рисунке 85
7. Выполните указанные ниже процедуры.
а. См. Установка кожуха вентилятора на странице 230.
б. См. Установка скобы концевой панели на странице 187.
в. См. Установка крышки источника тока на странице 184.
г. Включите электропитание и подсоедините источник газа.
1
2
3
4
5
6
7
8
9
10
1 Короткая газовая трубка
2 Фитинг короткой газовой трубки
3 Крепежные винты
4 Фитинг длинной газовой трубки
5 Фитинг преобразователя давления
6 Преобразователь давления
7 Левая изоляционная втулка
8 Длинная газовая трубка
9 Силовые провода электромагнитного клапана
10 Электромагнитный клапан
