Powermax125 Руководство по сервисному обслуживанию 80807J
245
9 – Замена компонентов источника тока
Рисунке 88
7. Выполните указанные ниже процедуры.
а. См. Установка кожуха вентилятора на странице 230.
б. См. Установка защитного барьера компонентов на странице 185.
в. См. Установка крышки источника тока на странице 184.
г. Включите электропитание и подсоедините источник газа.
C151
C152
+
+
_
_
+
+

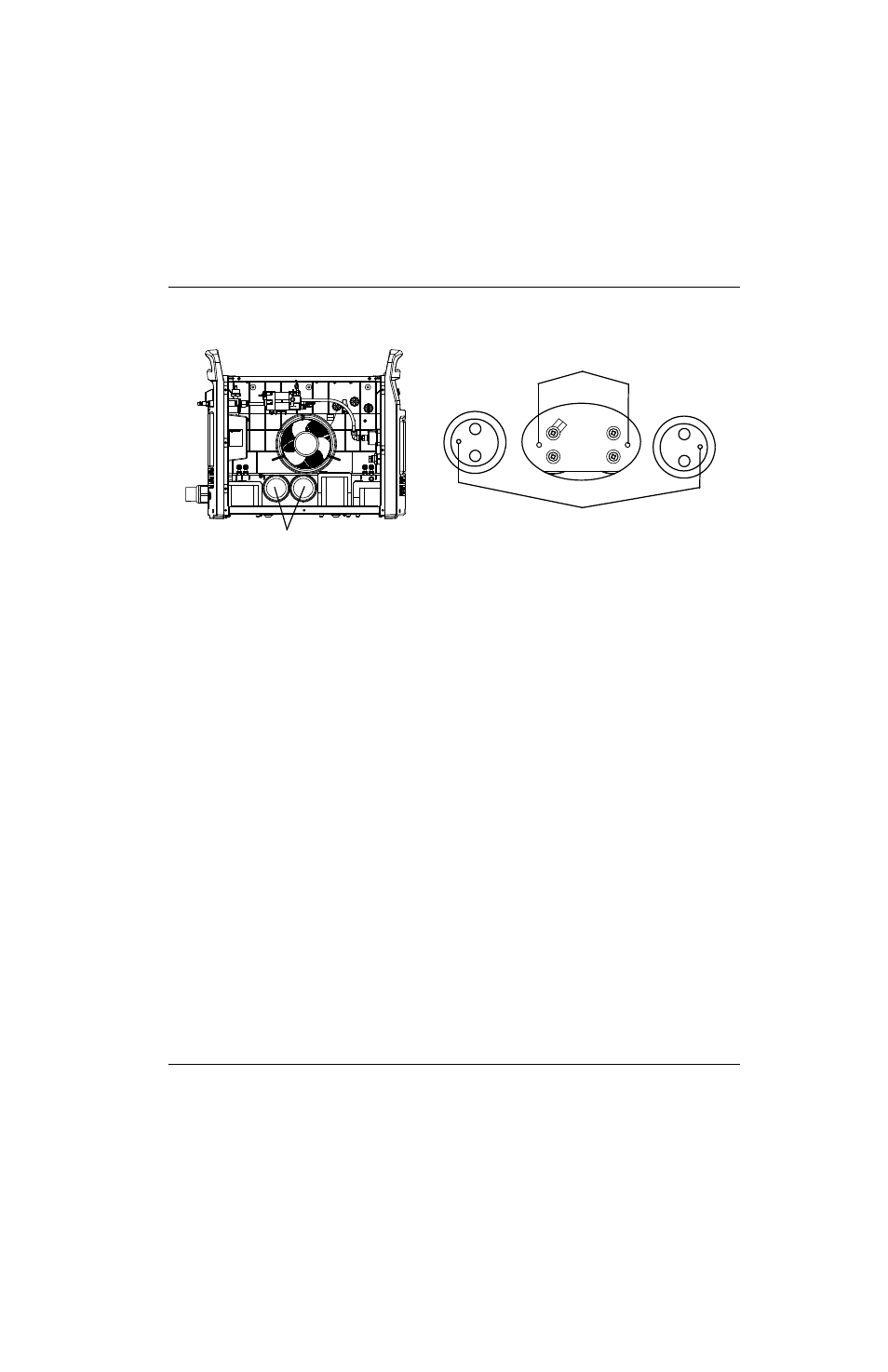

Точки полярности сглаживающего конденсатора
Сглаживающие конденсаторы
Смотровые отверстия в силовой плате
