Powermax125 Руководство по сервисному обслуживанию 80807J
239
9 – Замена компонентов источника тока
6. Закрепите провода заземления на корпусе газового фильтра, вкрутив винты проводов заземления с усилием
11,5 кг-см.
7. Подсоедините зажимы провода к переключателю давления сверху (голубой провод, который ближе всего
находится к центральной панели).
8. Установите корпус фильтра, стопорную гайку и фильтровальный элемент. См. Установка фильтровального
элемента газового фильтра на странице 180.
9. Выполните указанные ниже процедуры.
а. См. Установка скобы концевой панели на странице 187.
б. См. Установка крышки источника тока на странице 184.
в. Включите электропитание и подсоедините источник газа.
Замена электромагнитного клапана
Снятие электромагнитного клапана
1. Выполните указанные ниже процедуры.
а. См. Отключение электропитания и отсоединение источника газа на странице 178.
б. См. Снятие крышки с источника тока на странице 184.
в. См. Снятие скобы концевой панели на странице 186.
г. См. Снятие кожуха вентилятора на странице 230.

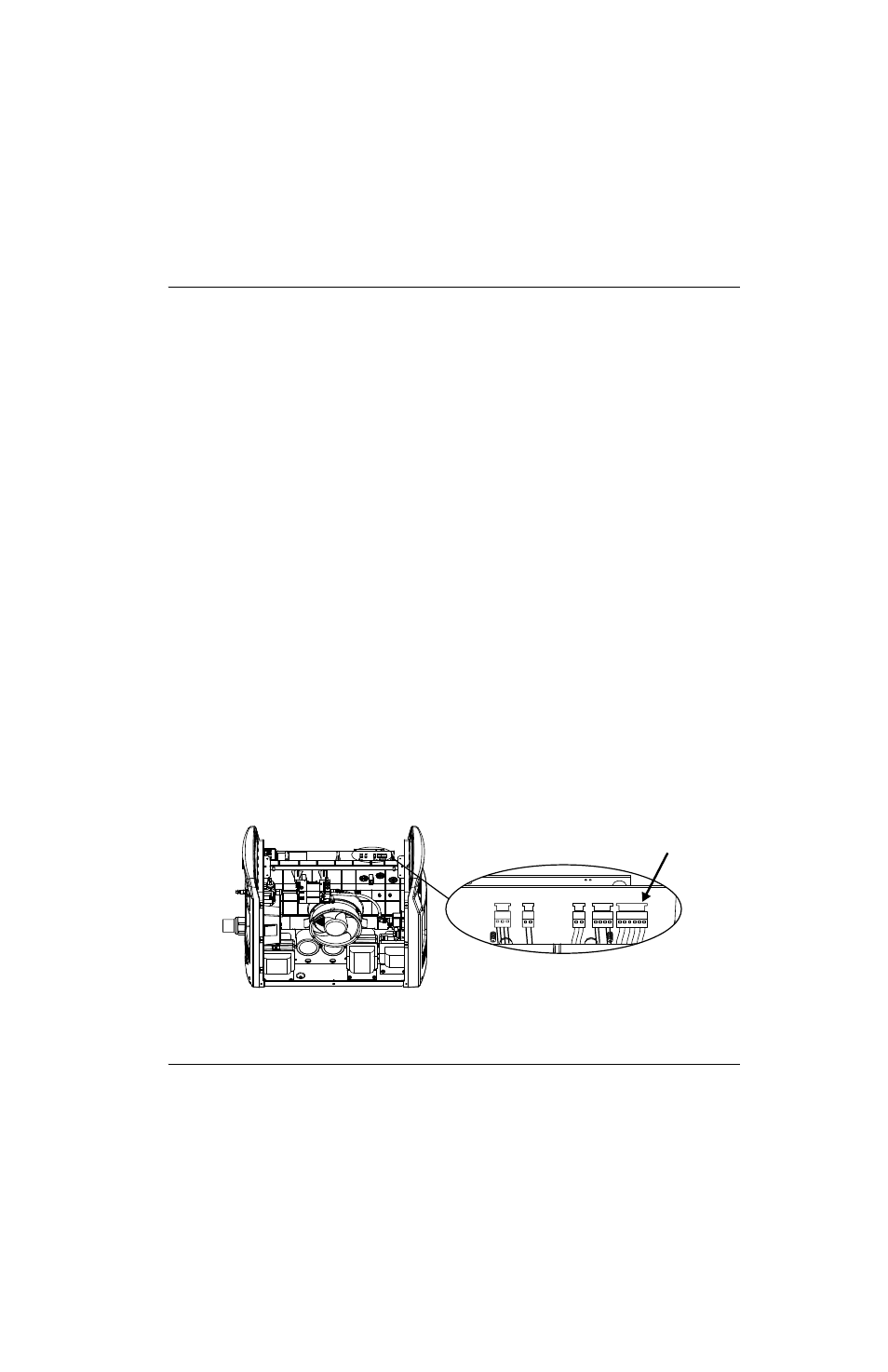

2. Отсоедините разъем J6 с тыльной стороны силовой платы.
Рисунке 84
3. Вытяните силовые провода электромагнитного клапана и разъем через левую изоляционную втулку
со стороны вентилятора источника тока. См.
№ комплекта
Описание
Комплект: регулятор/электромагнитный клапан для систем Powermax105/125
J1
J2
J3
J5
J6
J1
J2
J3
J5
J6
