202 Powermax125 Руководство по сервисному обслуживанию 80807J
9 – Замена компонентов источника тока
Подсоединение газовой трубки
1. Совместите край газовой трубки с нажимным фитингом.
2. Плавно придвигайте верхнюю часть задней панели к источнику тока до тех пор, пока газовая трубка не сядет
в нажимной фитинг.
3. Выполните указанные ниже процедуры.
а. См. Установка скобы концевой панели на странице 187.
б. См. Установка защитного барьера компонентов на странице 185.
в. См. Установка крышки источника тока на странице 184.
г. Включите электропитание и подсоедините источник газа.

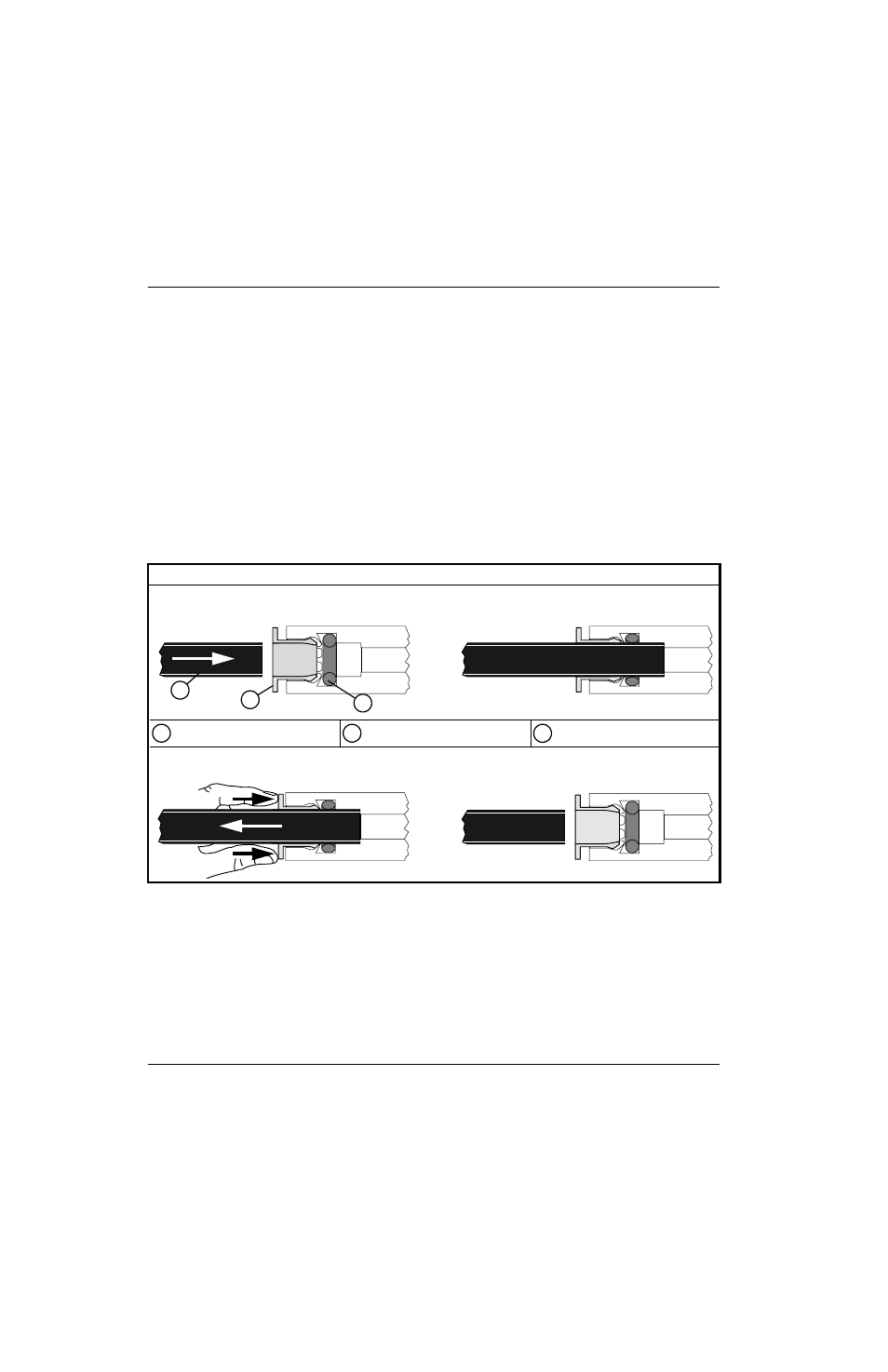

Рисунке 60 – Использование нажимных фитингов
Нажимной фитинг
 Чтобы подключить шланг, вставьте его в фитинг до упора. Проверьте надежность подсоединения,
потянув за шланг.
 Чтобы отсоединить шланг, нажмите зажимную втулку в направлении фитинга и вытяните шланг из фитинга.
1
2
3
Шланг Зажимная втулка Уплотнительное кольцо 1 2 3
