8 – Поиск и устранение неисправностей, проверка системы
Тест 7 — Сигнал запуска
Симптомы: Если включатель резака замкнут, дуга отсутствует. См.
Схематическая диаграмма Powermax125
Схематическая диаграмма Powermax125 на странице 333.
Если отображается пиктограмма запуска и возникает код ошибки 0-51 при подаче питания:
Отсоедините резак от системы.
Проверьте сопротивление между штырьком 6 и 7 разъема кабеля, разомкнув включатель резака
(не вытаскивая).
При очень низком сопротивлении проверьте набор кабелей и включатель на наличие короткого
замыкания: при необходимости выполните замену или ремонт.
Если пиктограмма не отображается при подаче питания и замыкании выключателя:
Отсоедините резак от системы.
Проверьте сопротивление между штырьком 6 и 7, замкнув включатель.
При очень высоком сопротивлении проверьте кабель и включатель на размыкание: при необходимости
выполните замену или ремонт.
Если неисправность проводки или включателя резака не обнаружена, но дуга или пиктограмма запуска все
равно отсутствует:
Отключите машину (OFF) и отключите питание.
Отсоедините сопло и электрод от резака и повторно установите кожух.
Подключите электропитание и включите (ON) машину.

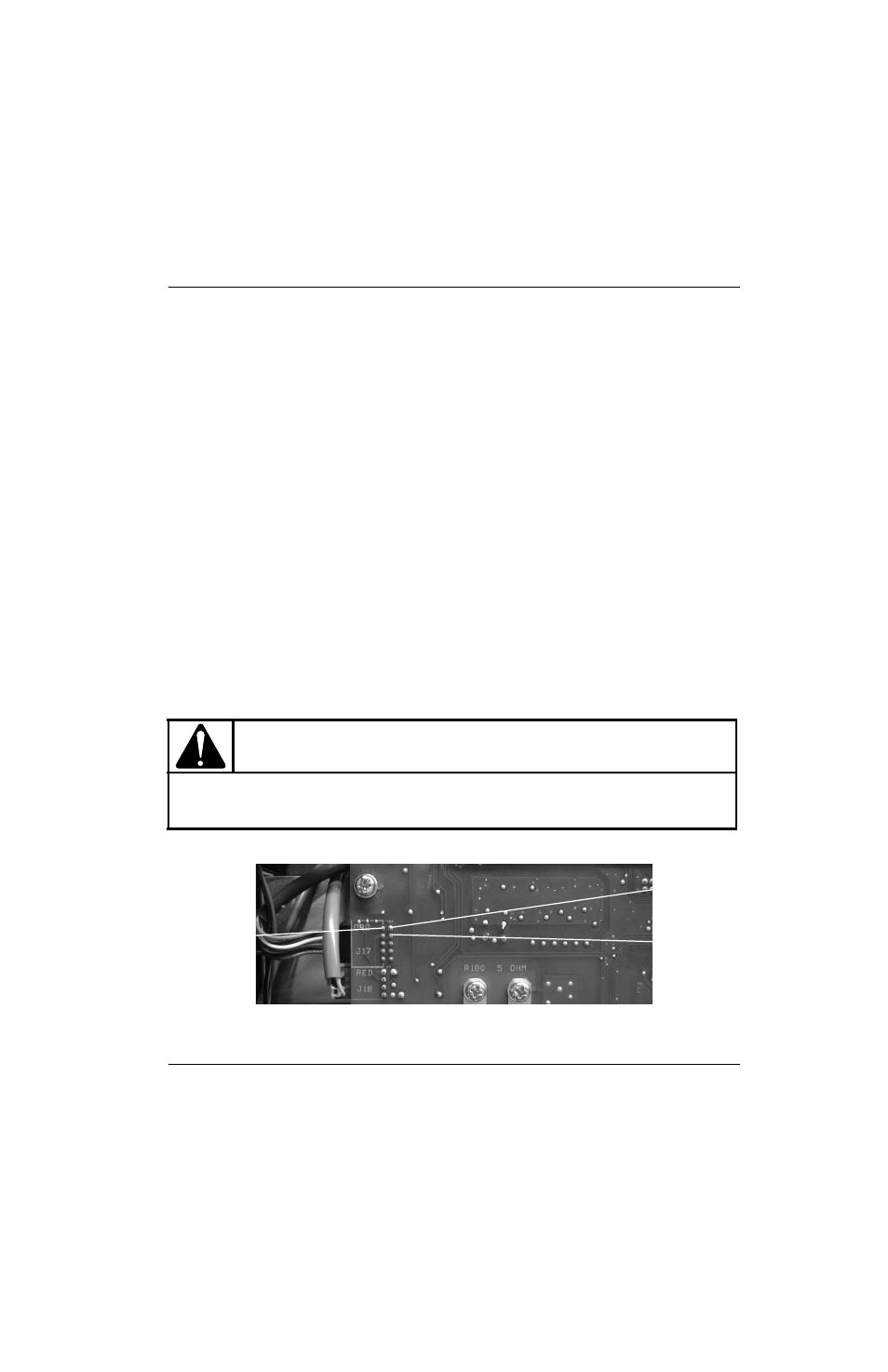

Временно подключите штырек 2 к штырьку 3 на J17.
Рисунке 29
БЕРЕГИСЬ!
Перед проведением теста отведите резак в направлении от себя. Наконечник резака не
должен находится близко к рукам, одежде и другим объектам. Категорически запрещается
направлять резак на себя или других лиц.
штырек 2
штырек 1
штырек 3
