184 Powermax125 Руководство по сервисному обслуживанию 80807J
9 – Замена компонентов источника тока
Замена крышки источника тока
Снятие крышки с источника тока
1. Отключите электропитание и отсоедините источник газа. (См. Отключение электропитания и отсоединение
источника газа на странице 178.)
2. Выкрутите 16 винтов из боковых панелей и верхней панели крышки источника тока.
3. Снятие крышки с источника тока, подняв ее вверх.

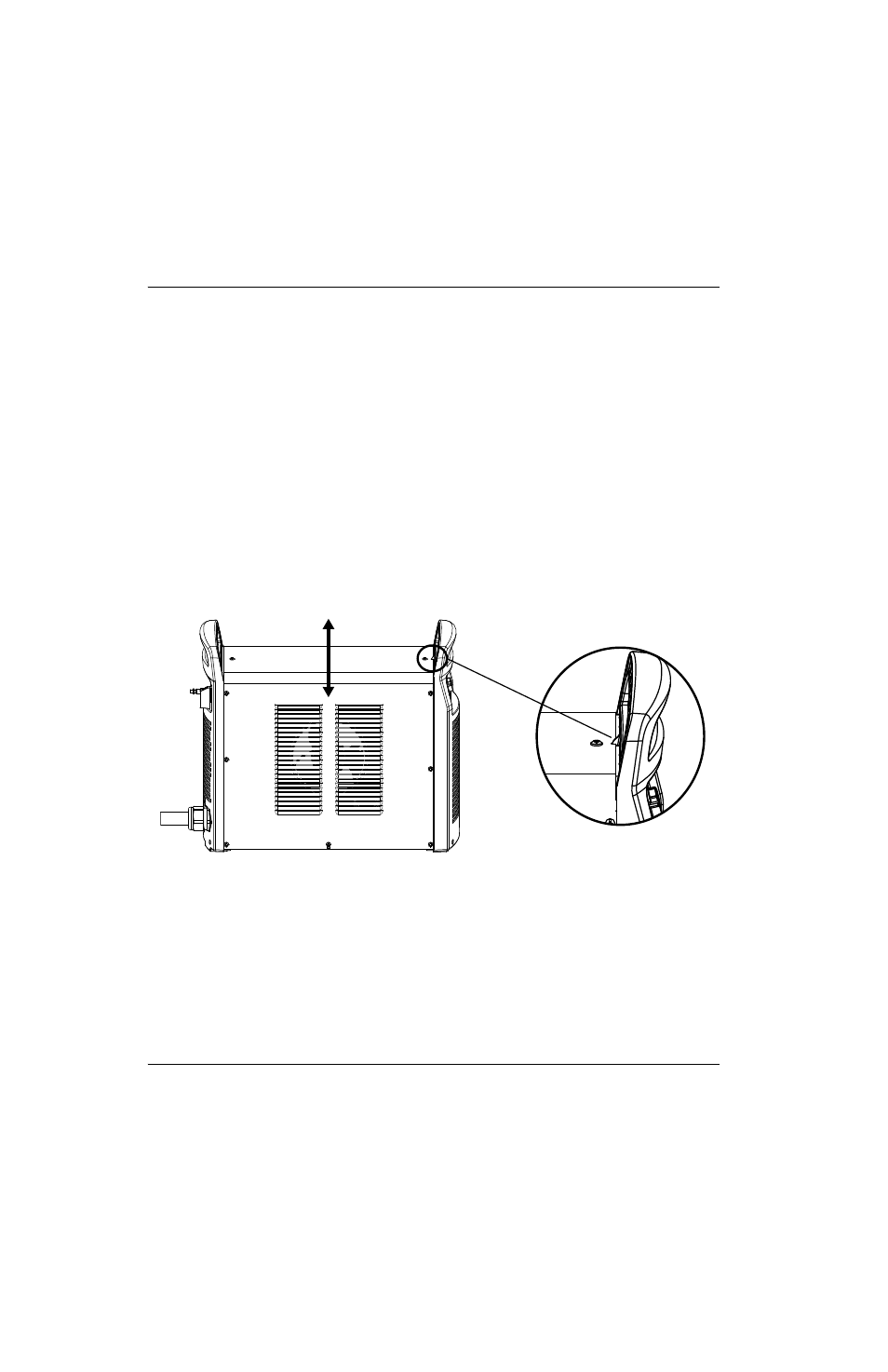

Рисунке 39
Установка крышки источника тока
1. Накройте источник тока крышкой, совместив пазы на верхней панели крышки с пластмассовым выступом
на передней панели. Когда выступ и паз совмещены, вентиляционное отверстие в панели крышки находится
на уровне с вентилятором. (См.
Рисунке 39).
2. Вкрутите 16 винтов в боковые панели и верхнюю панель крышки источника тока с усилием 23 кг-см.
3. Включите электропитание и подсоедините источник газа.
№ комплекта Описание
428115 Комплект: крышка источника тока Powermax125 CSA с информационными табличками
428116 Комплект: крышка источника тока Powermax125 CE с информационными табличками
428247 Комплект: крышка источника тока Powermax125 CCC с информационными табличками
Пластмассовый выступ
