94 Режим работы "Станок"
3.5
Настройка
станка

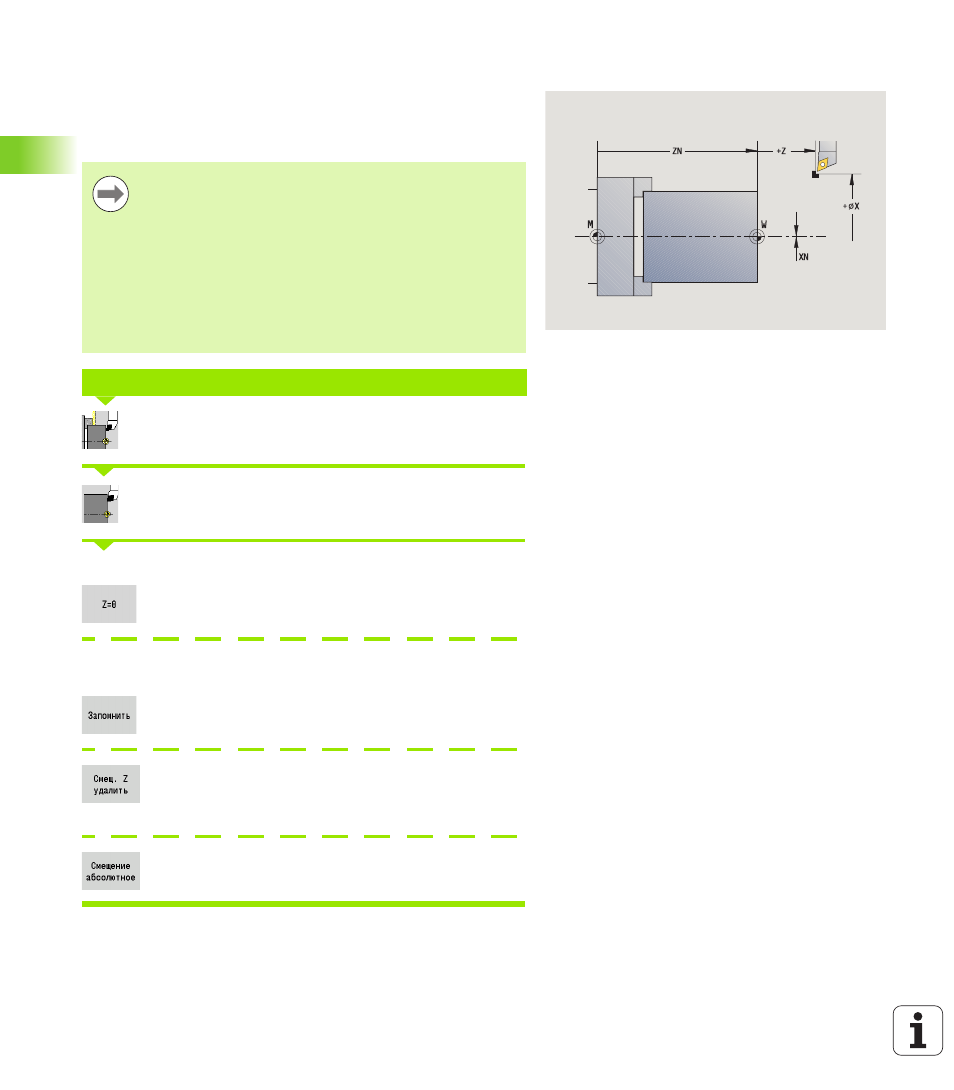

Определение нулевой точки заготовки
Расстояние нулевая точка станка - нулевая точка заготовки (также
называемое "Смещение") отображается в диалоге как XN и ZN. В
случае изменения нулевой точки заготовки получаются новые
значения индикации.
Выберите пункт Настройка
Выберите Задание осевых значений
Коснитесь нулевой точкой заготовки (торцевая поверхность)
Точку касания задайте в качестве "нулевой точки
заготовки Z"
Расстояние инструмент – нулевая точка заготовки введите в
качестве "координаты измерительной точки Z"
MANUALplus рассчитает "нулевую точку Z
заготовки"
Нулевая точка станка Z = нулевая точка Z
заготовки
(смещение = 0)
Обеспечивает прямой ввод смещения нулевой
точки в ZN
Вы можете ввести нулевую точку заготовки на оси Z
через импульсную систему. Система контроля
проверяет при установке нулевой точки, какой тип
инструмента сейчас задействован. При выборе
функции захвата нулевой точки заготовки при помощи
импульсной системы, система контроля
автоматически настраивает бланк ввода данных.
Нажмите на NC-старт для запуска процесса
измерения. При помощи Softkey Сохранить
перенесите полученное значение как нулевую точку
заготовки на оси Z.
ЗАДАНИЕ НУЛЕВОЙ ТОЧКИ
