5.13 Контуры поверхности
образующей в smart.Turn
ICP предоставляет в smart.Turn следующие контуры для
обработки с помощью оси C:
Сложные контуры, определяемые отдельными контурными
элементами
Фигуры
Отверстия
Шаблоны фигур или отверстий

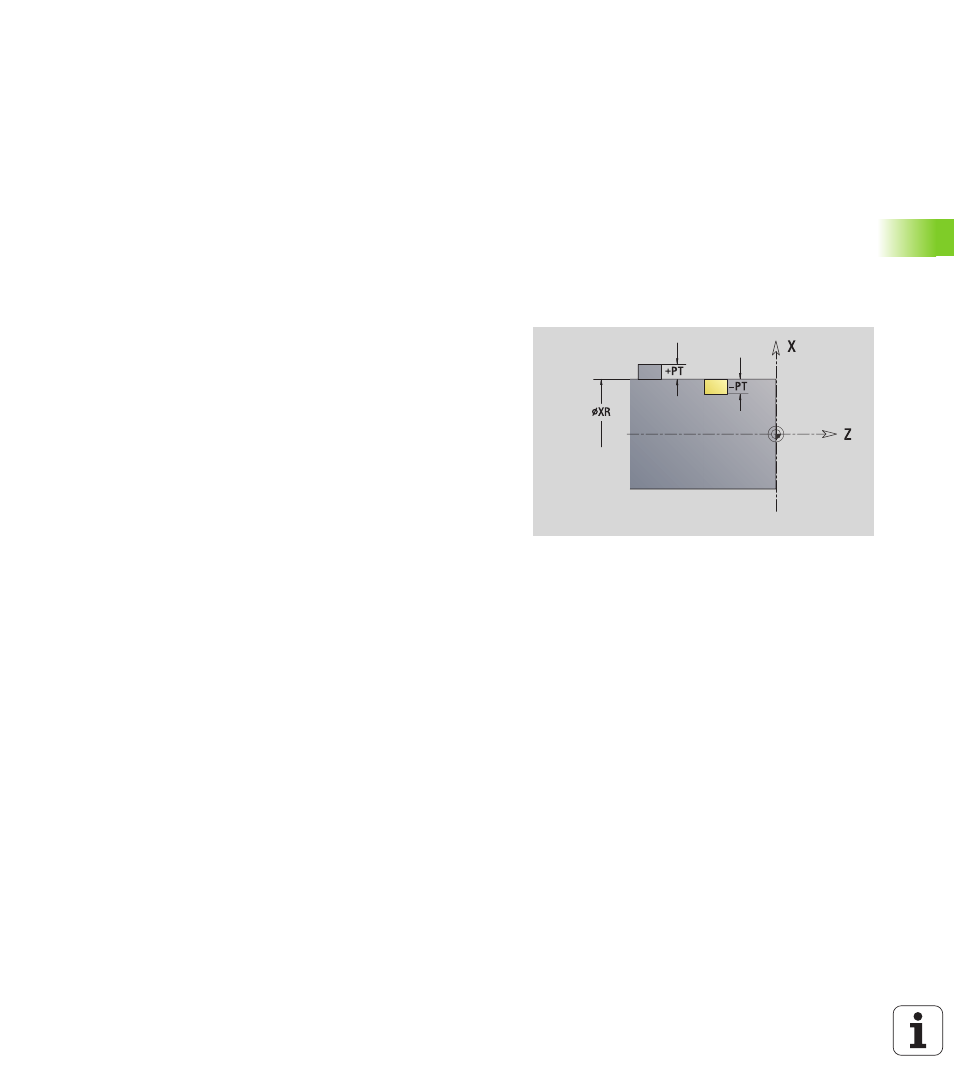

Исходные данные, поверхность образующей
За исходными данными следует определение контура с помощью
отдельных элементов контура: Смотри “Элементы контура,
Эталонный диаметр XR можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431). Эталонный
диаметр используется для пересчета углового размера и размера
отрезка.
ICP генерирует:
Идентификатор раздела MANTEL с параметром "Эталонный
диаметр". При вложенных контурах ICP генерирует только
идентификатор раздела.
G308 с параметрами "Имя контура" и "Глубина фрезерования".
G309 в конце описания контура или после фигуры.
Параметры обработки фрезерованием
ID
Имя контура
PT
Глубина фрезерования
XR
Диаметр привязки
