Линия под углом, торцовая поверхность
Выберите направление линии
Задайте размеры линии и переход к следующему элементу
контура.
ICP генерирует G101 в smart.Turn.
Параметры
XK, YK
Целевая точка, декартовы координаты
XKi, YKi Целевая точка, инкрементальная (расстояние
стартовая точка – целевая точка)
C
Целевая точка – угол
P
Целевая точка, полярные координаты
AN

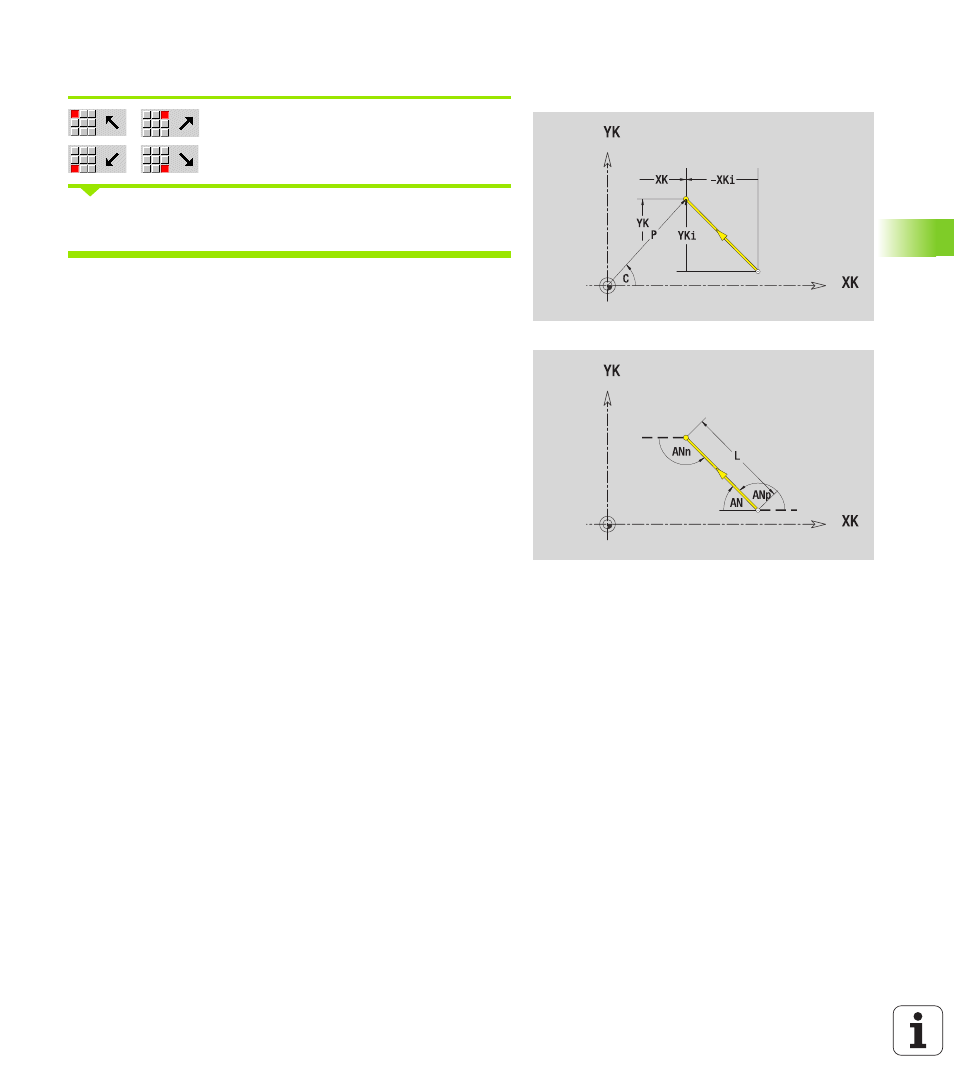

Угол к оси XK (направление угла: см. вспомогательный
рисунок)
L
Длина линии
ANn
Угол к последующему элементу
ANp
Угол к предыдущему элементу
F: см. Атрибуты обработки Страница 379
