HEIDENHAIN MANUALplus 620 405
5.6
Лупа
в
ICP-
редакт
оре

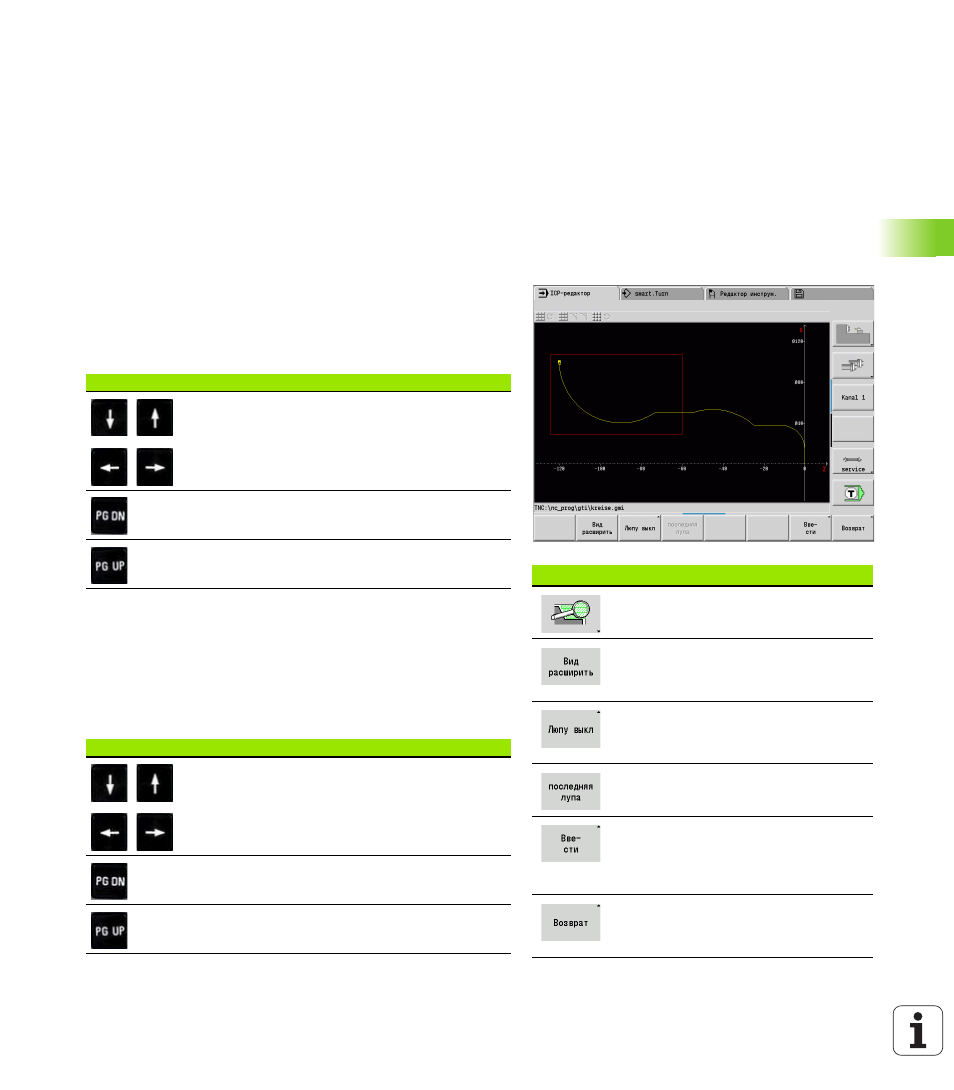

5.6 Лупа в ICP-редакторе
Функция лупы позволяет изменить видимый фрагмент
изображения. Для этого могут использоваться Softkey, Клавиши
курсора, а также Клавиши PgDn и PgUp. "Лупа" вызывается во
всех ICP-окнах.
MANUALplus автоматически выбирает фрагмент изображения в
зависимости от программируемого контура. С помощью лупы
можно выбрать другой фрагмент изображения.
Изменение фрагмента изображения
Изменение фрагмента изображения с помощью клавиш
 Видимый фрагмент изображения может быть изменен без
открытия меню лупы с помощью Клавиш курсора, а также
Клавиш PgDn и PgUp.
Изменение фрагмента изображения с помощью меню лупы
 После выбора меню лупы в окне контура отображается красный
прямоугольник. Этот красный прямоугольник показывает
область масштабирования, которая вводится посредством
Softkey Принять или клавиши Enter. Размер и положение этого
прямоугольника могут изменяться с помощью следующих
клавиш:
Softkey в функции лупы
Активация лупы
Непосредственно увеличивает
видимый фрагмент изображения
(Zoom –).
Переключает обратно в
стандартный режим изображения
фрагмента и закрывает меню лупы.
Возврат к последнему выбранному
фрагменту изображения.
Принимает выделенную в красном
прямоугольнике область в качестве
нового фрагмента изображения и
закрывает меню лупы.
Закрывает меню лупы без
изменения фрагмента
изображения.
Клавиши для изменения фрагмента изображения
Клавиши курсора передвигают заготовку в
направлении стрелки.
Уменьшает отображаемую заготовку (Zoom ).
Увеличивает отображаемую заготовку (Zoom +).
Клавиши для изменения красного прямоугольника
Клавиши курсора передвигают заготовку в
направлении стрелки.
Уменьшает отображаемый прямоугольник
(Zoom +).
Увеличивает отображаемый прямоугольник
(Zoom –).
