HEIDENHAIN MANUALplus 620 537
7.4
Те
хн
о
л
о
ги
ч
ес
ка
я
ба
за
данных
7.4 Технологическая база данных
Технологическая база данных управляет данными резания в
зависимости от вида обработки, материала заготовки и

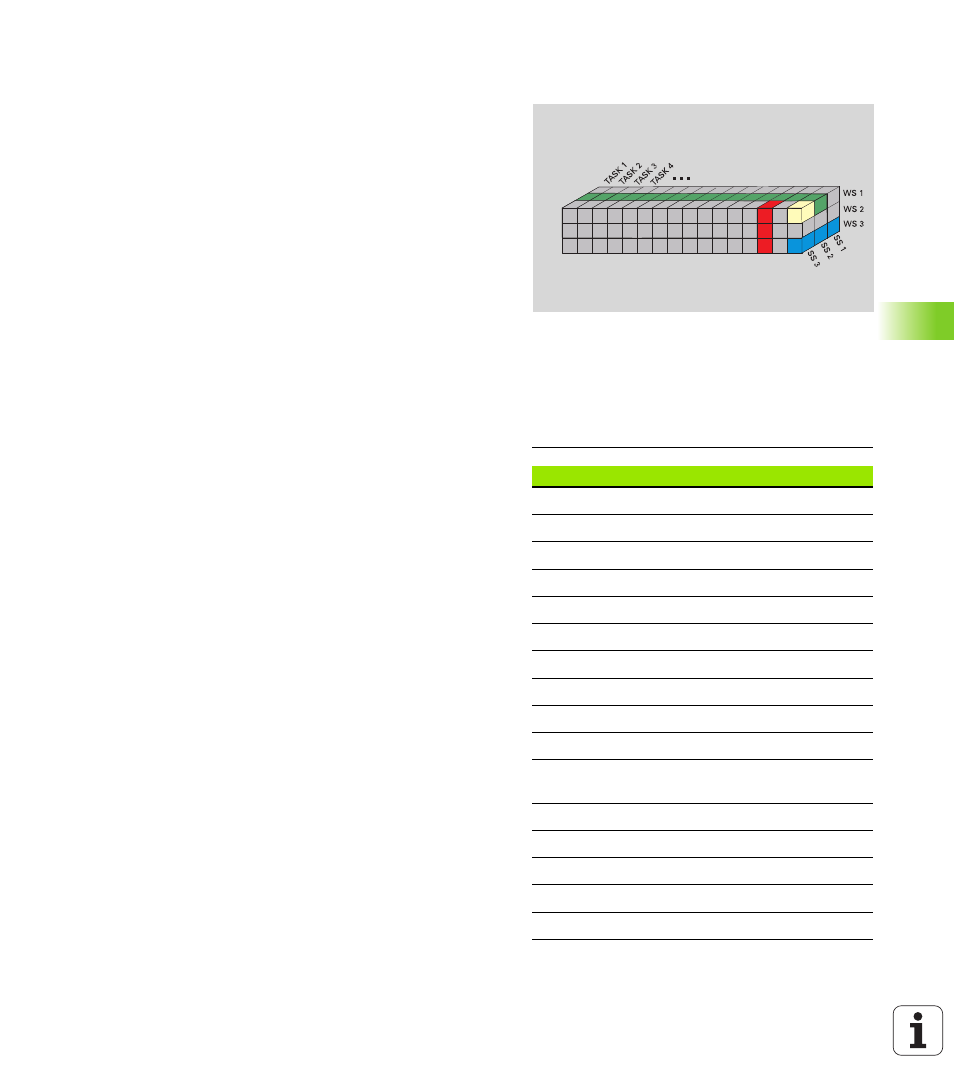

материала резца. На расположенном рядом рисунке
демонстрируется структура базы данных. Каждый отдельный
кубик представляет блок данных резания.
В стандартном объеме технологическая база рассчитана на 9
комбинаций материала заготовки/резца. В качестве опции база
данных может быть расширена до 62 комбинаций материала
заготовки/резца.
MANUALplus определяет критерии следующим образом:
 Тип обработки: в программировании циклов (режим задания
параметров) каждому циклу, а в smart.Turn каждому юниту,
поставлен в соответствие определенный вид обработки (см.
таблицу).
 Материал: в программировании циклов материал заготовки
определяется в TSF-меню, а в smart.Turn – в заголовке
программы.
 Режущий материал: материал резца приводится в каждом
описании инструмента.
MANUALplus "выбирает" блок данных резания на основании этих
трех критериев (на рисунке выделено желтым цветом) и
формирует из них предложение по технологическим данным.
Пояснение к применяемым в тексте
сокращениям:
 Задание: тип обработки
 WS: материал заготовки
 SS: режущий материал
Виды обработки
Предварительное сверление
не применяется
Черновая обработка 2
Чистовая обработка 3
Нарезание резьбы резцом 4
Прорезка контура 5
Отрезка 6
Центровка 9
Сверление 8
Зенковка 9
Развертывание не применяется
Нарезание внутренней
резьбы
11
Фрезерование 12
Чистовое фрезерование 13
Удаление грата 14
Гравирование 15
Токарная прорезка 16
