HEIDENHAIN MANUALplus 620
281
4.6
Цик
л
ы
резьбы
и
выт
о
чки
Тип обработки для доступа к технологических базе данных:
нарезание резьбы
Комбинации параметров для угла раствора конуса:
X1/Z1, X2/Z2
X1/Z1, Z2, W
Z1, X2/Z2, W
Отработка цикла
1 расчет распределения проходов
2 подвод к начальной точке резьбы Х1, Z1
3 перемещение на подаче до конечной точки Z2 с учетом угла
сбега WE
4 возврат параллельно оси и врезание для следующего витка
резьбы
5 шаги с 3-4 повторяются для всех витков резьбы
6 подвод с учетом уменьшенной глубины резания и угла
врезания A для следующего прохода
7 повтор 3...6 до достижения числа витков D и глубины U
8 перемещение в соответствии с настройкой G14 к точке смены
инструмента

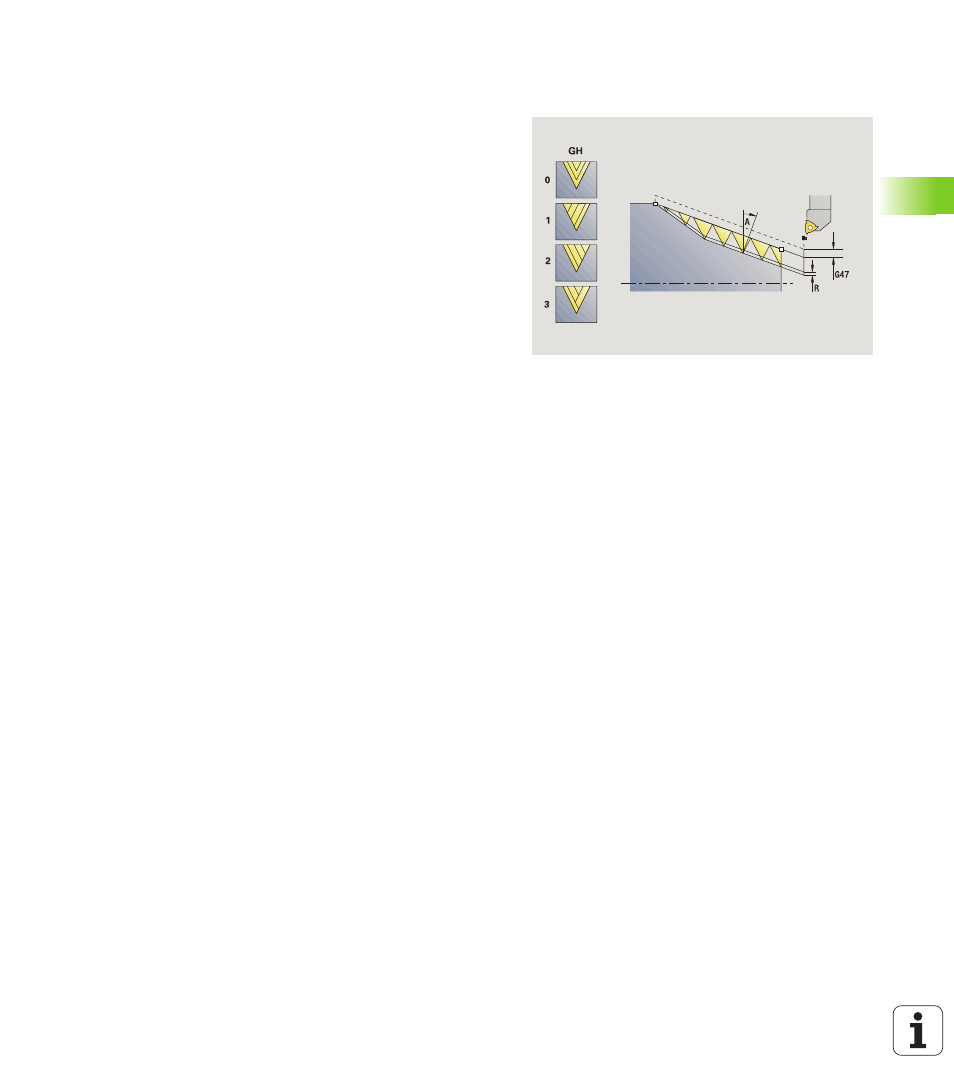

GH
Тип смещения
0: без смещения
1: слева
2: справа
3: переменно слева/справа
A
Угол врезания (диапазон: –60° < A < 60°; по
умолчанию: 30°)
A<0: врезание от левой боковой поверхности
A>0: врезание от правой боковой поверхности
R
Остаточная глубина прохода – только при GV=4 (по
умолчанию: 1/100 мм)
Q
Количество пустых проходов
MT
M после T: М-функция, которая выполняется после
вызова инструмента Т.
MFS
М в начале: М-функция, которая выполняется в
начале шага обработки.
MFE
М в конце: М-функция, которая выполняется в конце
шага обработки.
WP
Индикация того, каким шпинделем заготовки будет
отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней
поверхности
