HEIDENHAIN MANUALplus 620 153
4.4
Цик
л
ы
обрабо
тки
рез
ание

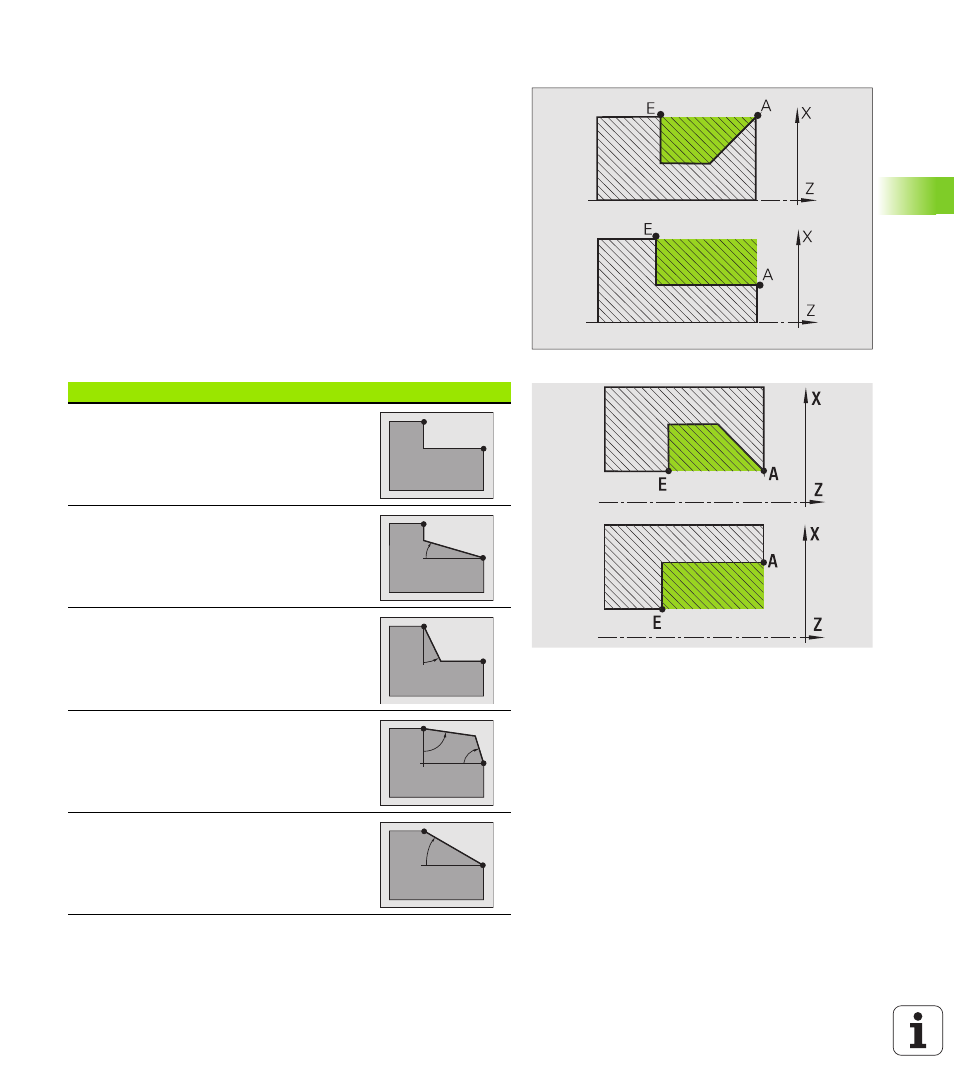

м Позиция инструмента
Перед выполнением цикла при расширенных циклах резания
учитывайте позицию инструмента (точка старта X, Z). Правила
действуют для всех направлений резания стружки и врезания, а
также для черновой и чистовой обработки (см. примеры для
продольных циклов).
 Точка старта не должна лежать на заштрихованном участке.
 Область срезания стружки начинается со стартовой точки X, Z,
когда инструмент находится "перед" отрезком контура. Иначе
стружка срезается только с определенного отрезка контура.
 Если при внутренней обработке стартовая точка X, Z находится
поверх центра вращения, стружка срезается только с
определенного отрезка контура.
(A = начальная точка контура X1, Z1; E = конечная точка контура
X2, Z2)
Формы контура
Элементы контура в циклах обработки резанием
Нормальный режим
Обработка резанием прямоугольного
участка
Расширенный режим
Наклон в начале контура
Расширенный режим
Наклон в конце контура
Расширенный режим
Наклоны в начале и в конце контура под
углом > 45°
Расширенный режим
Один наклон (через ввод начальной точки
контура, конечной точки контура и
начального угла)
