ICP-программирование
5.4
Со
здание
ICP-
ко
нт
уров
Изображение контура

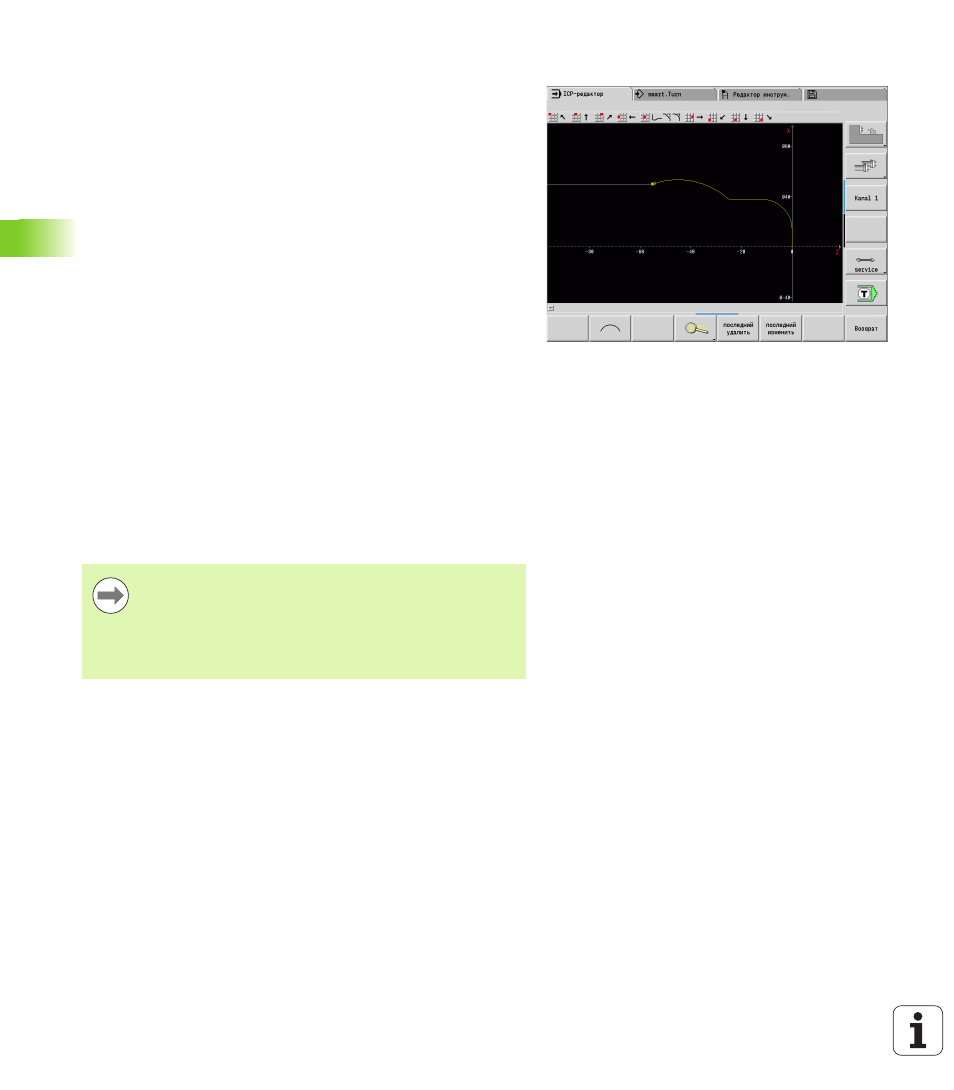

После ввода элемента контура MANUALplus проверяет, является
ли этот элемент определенным или неопределенным.
Определенный элемент контура однозначно и полностью
определен – он сразу же прорисовывается.
Неопределенный элемент контура определен не полностью.
ICP-редактор:
помещает ниже окна графики символ, который отражает тип
элемента и направление линии/вращения.
отображает неопределенный линейный элемент, если
известны стартовая точка и направление.
отображает неопределенный круговой элемент в виде полной
окружности, если известны центр и радиус.
MANUALplus преобразует неопределенный элемент контура в
определенный, как только появляется возможность его расчета.
Тогда символ удаляется.
Если это возможно, ошибочный элемент контура отображается.
Дополнительно к этому появляется сообщение об ошибке.
Неопределенные элементы контура: если вследствие
недостаточности информации при дальнейшем вводе контура
возникает ошибка, то неопределенные элементы можно
отсортировать и дополнить.
Если имеются "неопределенные" элементы контура, то
"определенные" элементы нельзя изменить. Однако, у
последнего элемента контура перед неопределенной областью
может быть установлен или удален плавный переход.
Если изменяемый элемент является
неопределенным, то соответствующий ему символ
отмечается как "выбранный".
Тип элемента и направление вращения дуги
окружности изменить нельзя. В этом случае элемент
контура нужно удалить, а затем добавить.
