Круговой шаблон фрезерования радиально
Выберите Фрезерование
Выберите Канавку радиальную
Выберите Контур радиально ICP
Подключите клавишу Softkey Шаблон радиальный
Шаблон круговой подключается при циклах фрезерования для
создания шаблона фрезерования с равномерными промежутками
на одной окружности или дуге окружности на боковой
поверхности.
Дополнительно необходимы параметры выполнения обработки
фрезерованием (см. описание цикла).

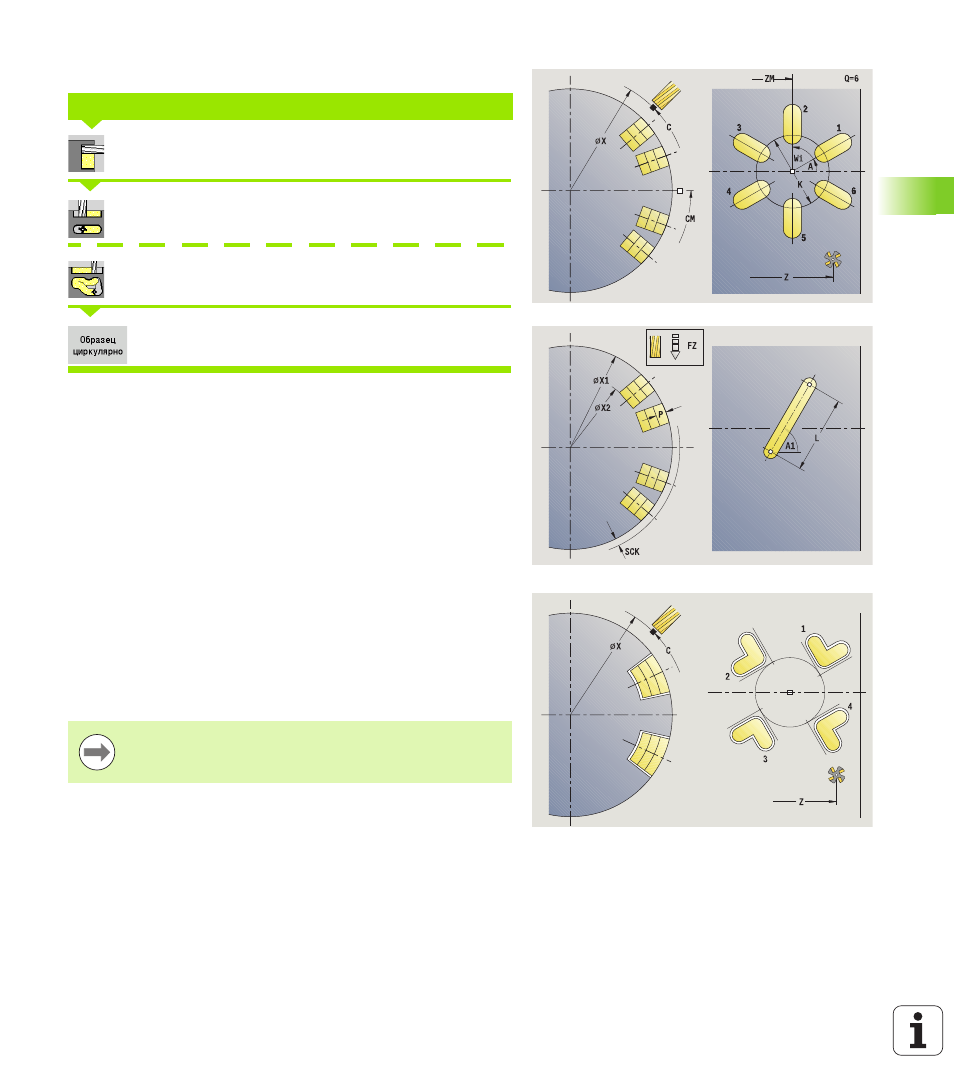

КРУГОВОЙ ШАБЛОН ФРЕЗЕРОВАНИЯ РАДИАЛЬНО
Параметры цикла
X, Z
Начальная точка
C
Угол шпинделя (позиция оси C) – (по умолчанию:
текущий угол шпинделя)
Q
Количество канавок
ZM, CM
Центр шаблона: позиция, угол
K
Диаметр шаблона
A
Угол 1 канавки (по умолчанию: 0°)
Wi
Приращение угла (расстояние) – (по умолчанию:
обработка фрезерованием распределяется на равных
расстояниях на окружности)
Стартовая точка одного из контуров ICP,
определенных в качестве шаблона, должна быть
расположена на положительной оси XK.
