Круговой шаблон фрезерования аксиально
Выберите фрезерование
Выберите Канавку аксиальную
Выберите Контур аксиально ICP
Активируйте клавишу Softkey Шаблон круговой
Шаблон круговой подключается при циклах фрезерования для
создания шаблона фрезерования с равномерными промежутками
на одной окружности или дуге окружности на торцевой
поверхности.
Дополнительно требуются параметры выполнения обработки
фрезерованием.
Используйте следующие комбинации параметров для центра
шаблона:
 XM, CM или
 XK, YK

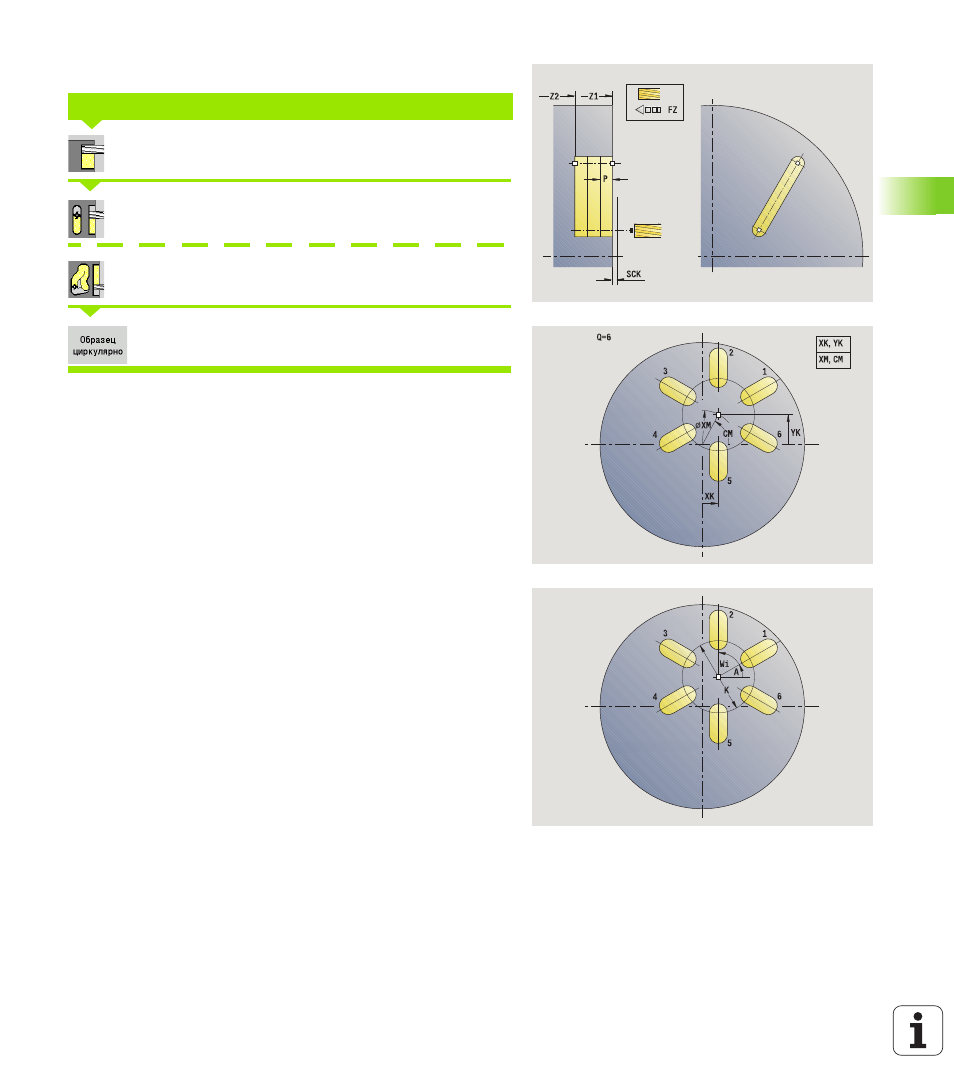

КРУГОВОЙ ШАБЛОН ФРЕЗЕРОВАНИЯ АКСИАЛЬНО
Параметры цикла
X, Z
Начальная точка
C Угол шпинделя (позиция оси C) – (по умолчанию:
текущий угол шпинделя)
Q Количество канавок
XM, CM Центр модели в полярных координатах
XK, YK
Центр шаблона в декартовых координатах
K Диаметр шаблона
A Угол 1 канавки (по умолчанию: 0°)
Wi Приращение угла (расстояние) – (по умолчанию:
обработка фрезерованием распределяется на равных
расстояниях на окружности)
