База данных по инструментам и технологиям
7.3
Данные
инстр
умента
Спиральные сверла и сверла с поворотными
режущими кромками
Выберите новый инструмент
Выберите сверлильный инструмент
Для инструмента с поворотными режущими
кромками: переключитесь в диалог сверел с
поворотными режущими кромками

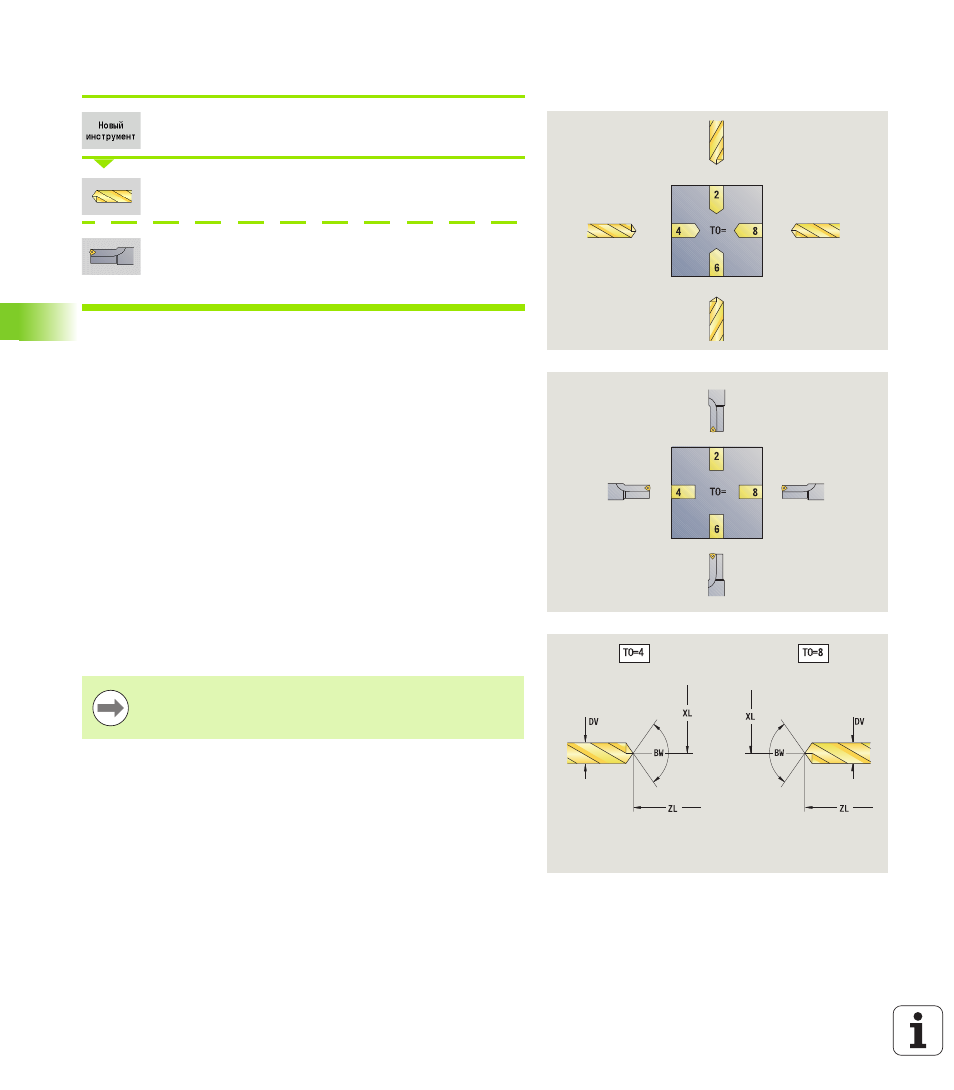

На вспомогательных рисунках поясняется назначение размеров
инструмента.
Специальные параметры спиральных сверел
DV
диаметр сверла
BW
Угол сверления: Угол при вершине сверла
AW
Инструмент, приведенный в действие: Этот параметр
устанавливает для сверел или метчиков, генерируются ли
команды переключения для главного шпинделя или
инструментов с приводом при программировании циклов.
0: неподвижный инструмент
1: инструмент с приводом
NL
Полезная длина
RW
Угол места: отклонение от главного направления
обработки (область ввода: от –90 ° до +90 °)
AX
Длина вылета по X
FH
Высота зажимного патрона
FD
Диаметр зажимного патрона
Другие параметры инструмента: см. Страница 519
При сверлении с "постоянной скоростью резания"
скорость вращения шпинделя рассчитывается на
основании диаметра сверления (DV).
