HEIDENHAIN MANUALplus 620
409
5.8
Эл
ем
ен
ты
ко
н
тур
а
то
ч
е
н
и
я

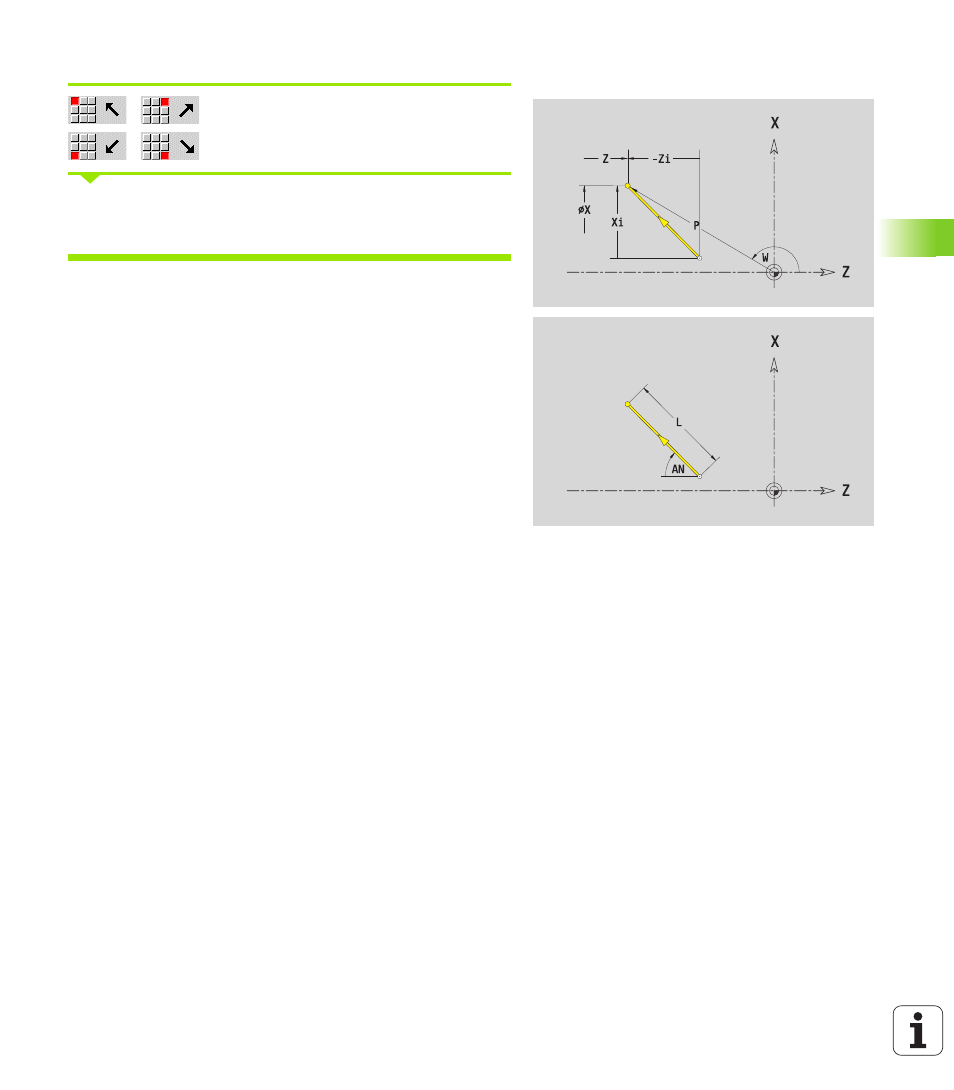

Линия под углом
Выберите направление линии
Задайте размеры линии и переход к следующему элементу
контура. Указывайте Угол AN всегда в выбранном квадранте
(<=90°).
ICP генерирует G1 в smart.Turn.
Параметры
X, Z
Целевая точка
Xi, Zi
Целевая точка, инкрементальная (расстояние
стартовая точка – целевая точка)
W
Целевая точка, полярная (угол)
P
Целевая точка, полярная (радиус)
L
Длина линии
AN
Угол к оси Z
ANn
Угол к последующему элементу
ANp
Угол к предыдущему элементу
U, F, D, FP, IC, KC, HC: см. Атрибуты обработки Страница 379
