2. этап:

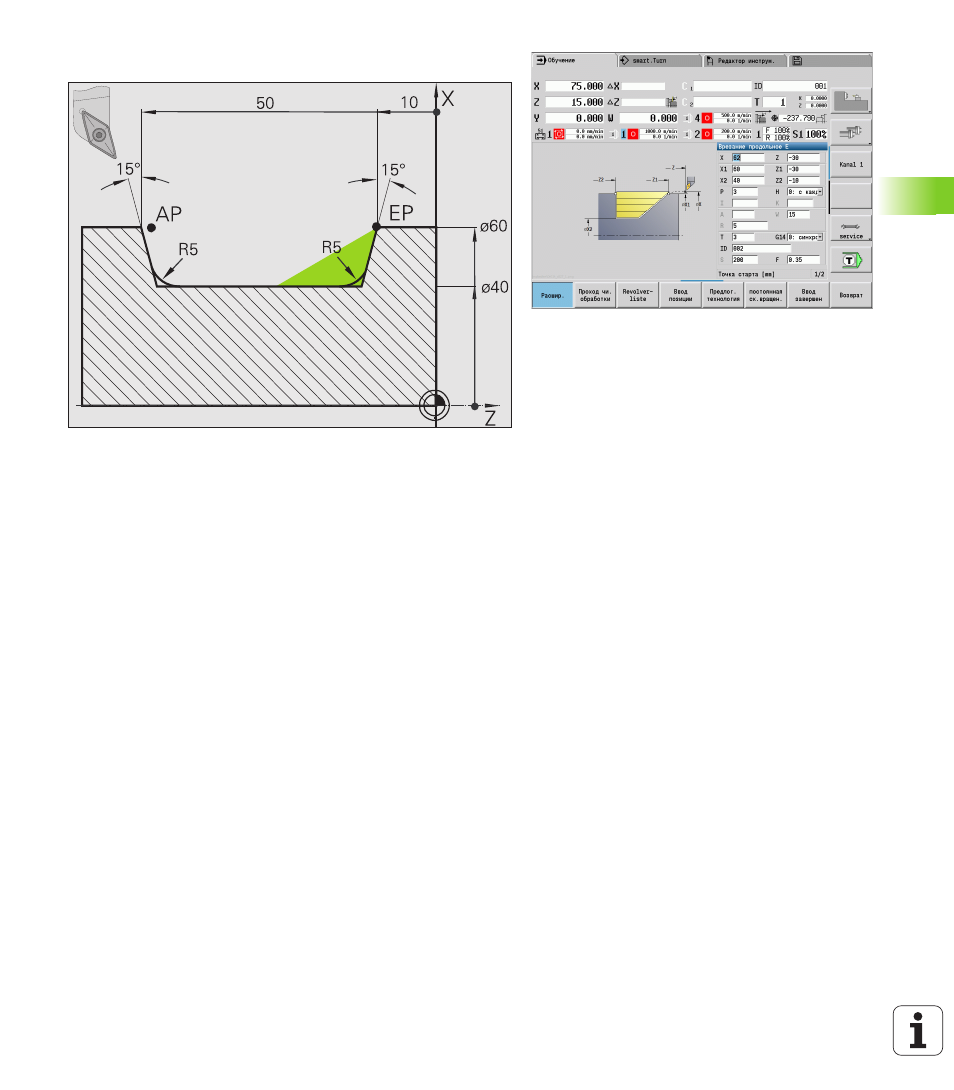

"Оставшийся материал" (выделенная область на рисунке)
обрабатывается начерно в продольном врезании в расширенном
режиме. Перед выполнением этого шага выполняется замена
инструмента.
"Расширенный режим" используется, для изготовления
скруглений в уклоне контура.
Параметры начальная точка контура X1, Z1 и конечная точка
контура X2, Z2 являются определяющими для направления
резания и подачи на врезание – здесь внешняя обработка и
подача на врезание "в направлении -X".
Параметр начальная точка контура Z1 определяется при
моделировании первого прохода.
Данные инструмента
Токарный инструмент (для наружной обработки)
WO = 3 – ориентация инструмента
A = 93° – установочный угол
B = 55° – угол при вершине
