программирование циклов
4.4
Цик
л
ы
обрабо
тки
рез
ание
м

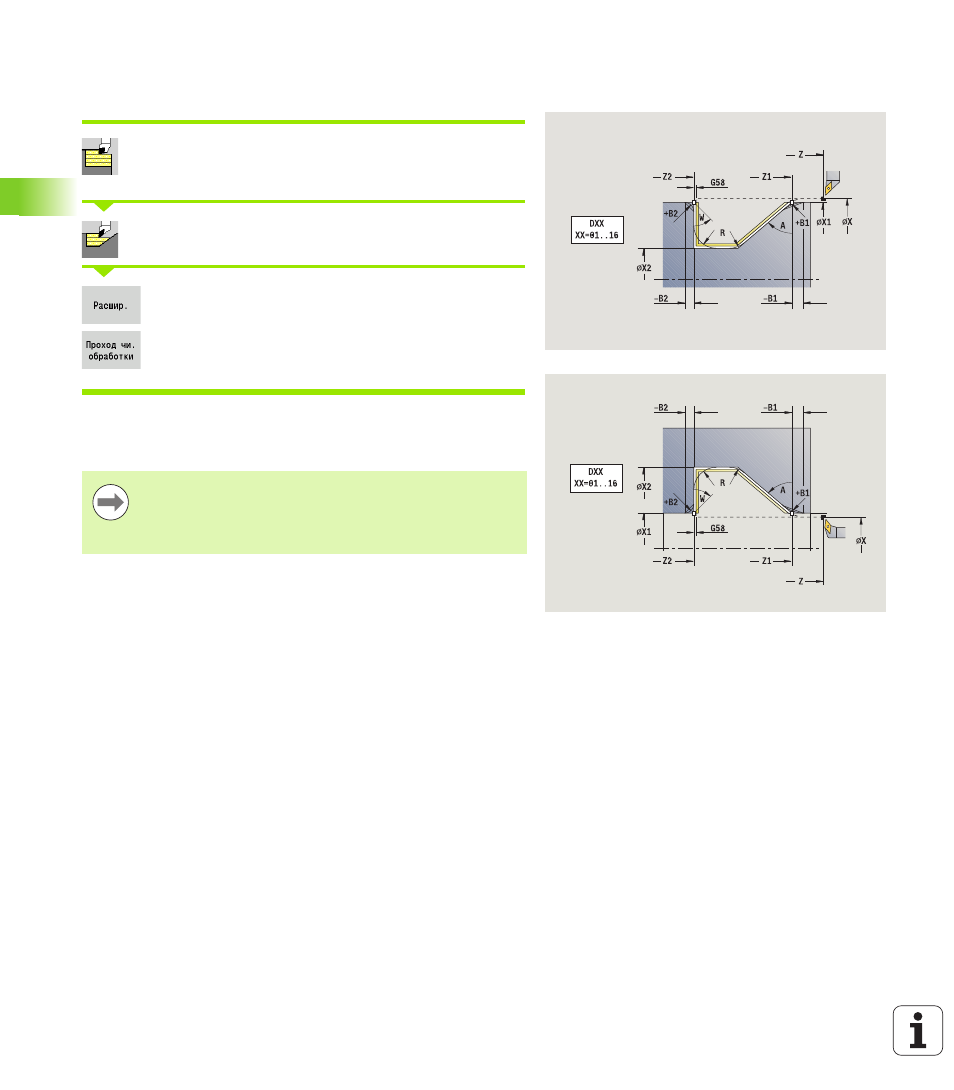

Снятие стружки, врезание, продольная
чистовая обработка – Расширенный режим
Выберите Циклы обработки резанием продольные/
поперечные
Выберите Продольное врезание
Активируйте клавишу Softkey Расширенный
Активируйте клавишу Softkey Проход чистовой
обработки
Цикл производит чистовую обработку отрезка контура с
начальной точки контура до конечной точки контура. Инструмент
останавливается в конце цикла.
Инструмент врезается под максимально возможным
углом, остаточный материал оставляется.
Чем больше наклон погружения инструмента, тем
больше уменьшение подачи (максимально 50%).
Параметры цикла
X, Z
Начальная точка
X1, Z1
Начальная точка контура
X2, Z2
Конечная точка контура
DXX
Номер аддитивной коррекции: 1-16 (смотри
G58
Припуск параллельно контуру
A
Угол врезания (диапазон: 0° <= A < 90°; по
умолчанию: 0°)
W
Конечный угол – наклон в конце контура
(диапазон: 0° <= W < 90°)
R
Скругление
G14
Точка смены инструмента (смотри страница 134)
T
Номер места револьверной головки
Ид. номер Идентификационный номер (ID) инструмента
