ICP-программирование
5.13
Конт
ур
ы
пов
ер
хно
сти
обра
зу
ющей
в
smart.T
u
rn
Отверстие, поверхность образующей
Этой функцией определяется операция сверления отдельного
отверстия, которая может содержать следующие элементы:
Центрирование
Сверление кольцевым сверлом
Зенкование
Резьба
Эталонный диаметр XR можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:
Идентификатор раздела MANTEL с параметром "Эталонный
диаметр". При вложенных контурах ICP генерирует только
идентификатор раздела.
G308 с параметрами "Имя контура" и "Глубина фрезерования"
(–1*BT).
G310 с параметрами отверстия.
G309.

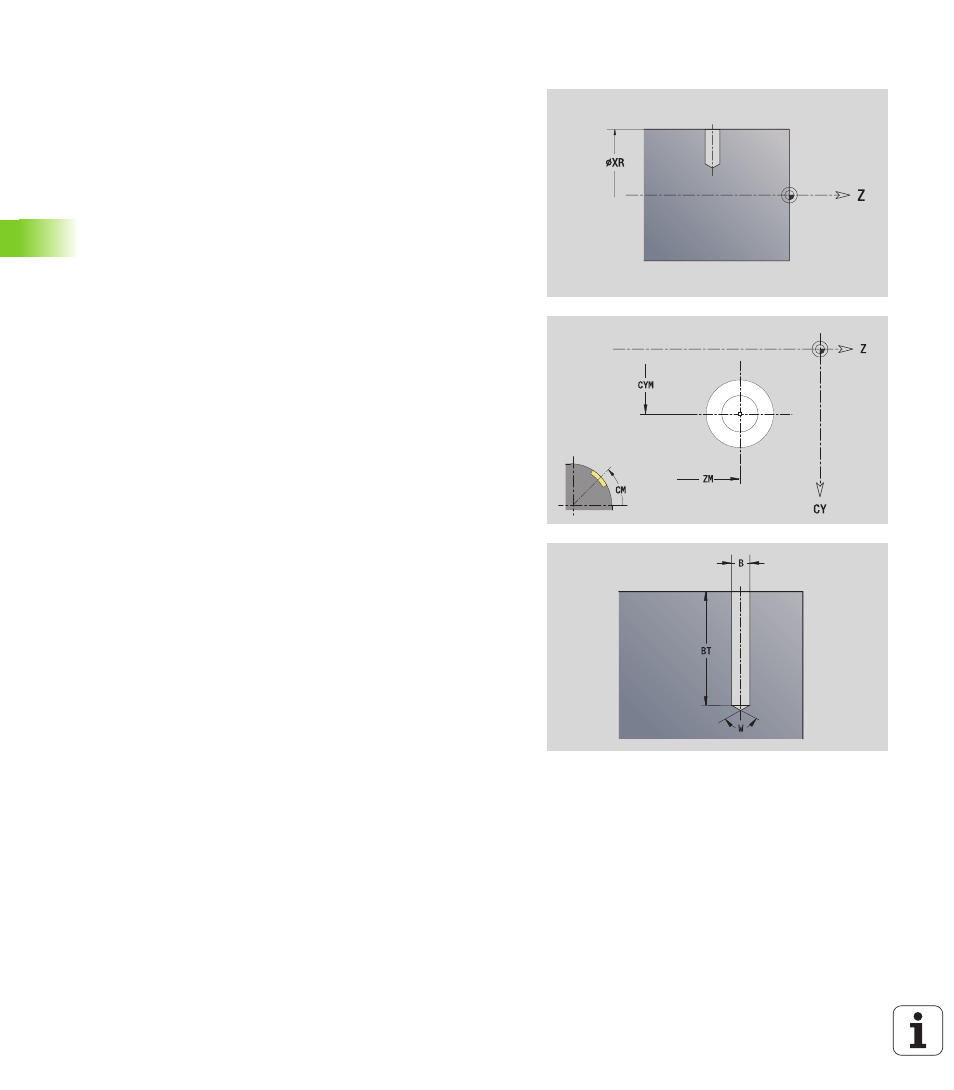

Исходные данные отверстия
ID
Имя контура
XR
Эталонный диаметр
Параметр отверстия
Z
Центр отверстия
CYM Центр фигуры как размер отрезка (привязка: диаметр XR)
CM
Центр фигуры (угол)
Центрирование
O
Диаметр
Сверление
B
Диаметр
BT
Глубина
W
Угол
Зенкование
R
Диаметр
U
Глубина
E
Угол зенкования
Резьба
GD
Диаметр
GT
Глубина
K
Длина выхода
F
Шаг резьбы
GA
Вид резьбы (правая/левая резьба)
0: правая резьба
1: левая резьба
