280
программирование циклов
4.6
Цик
л
ы
резьбы
и
выт
о
чки

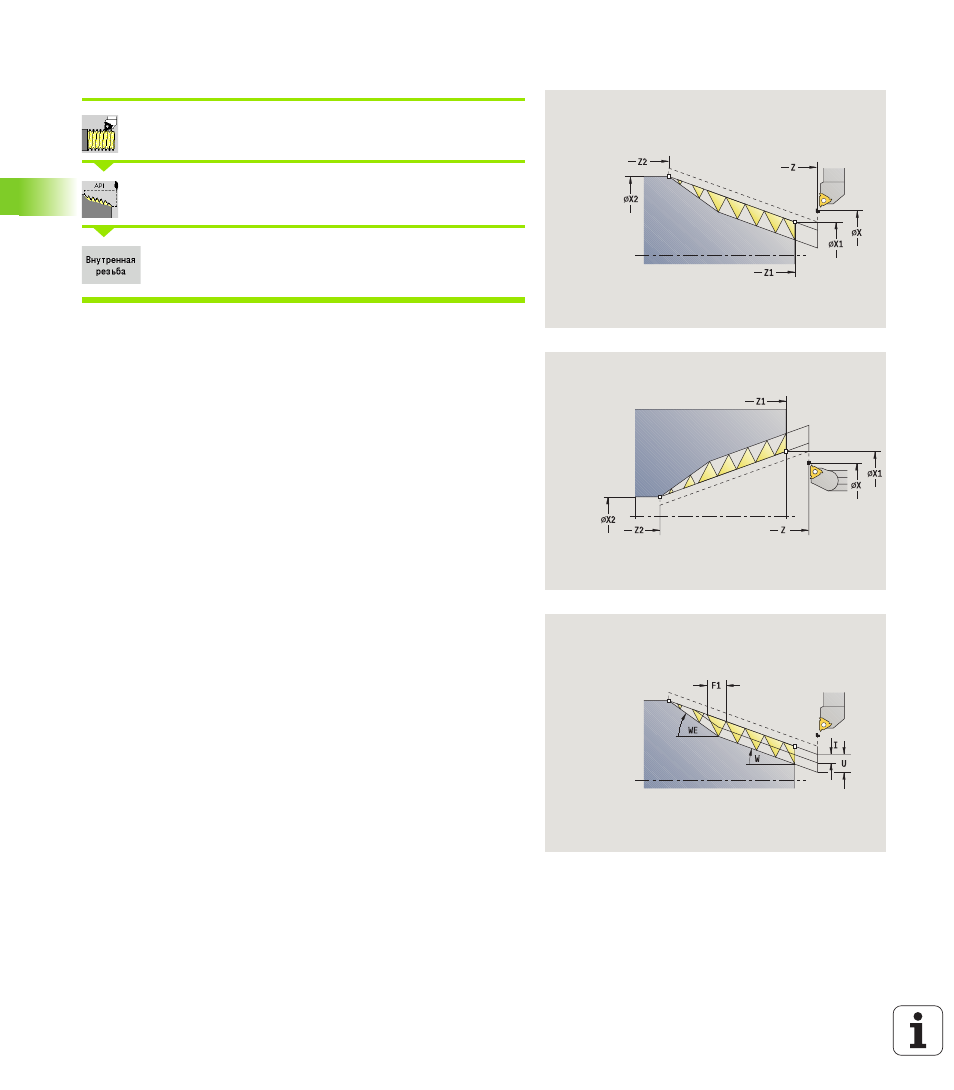

API-резьба
Выберите Нарезание резьбы
Выберите API-резьбу
Вкл: внутренняя резьба
Выкл: наружная резьба
Цикл выполняет одноходовую или многоходовую наружную или
внутреннюю резьбу API. Глубина резьбы уменьшается у сбега
резьбы.
Параметры цикла
X, Z
Начальная точка
X1, Z1
Стартовая точка резьбы
X2, Z2
Конечная точка резьбы
F1
Шаг резьбы (= подача)
D
Число витков (по умолчанию: 1 виток резьбы)
U
Глубина резьбы – нет ввода:
Наружная резьба: U=0.6134*F1
Внутренняя резьба: U=–0.5413*F1
I
1. Глубина прохода
I<U: первый проход с "I" – каждый следующий
проход: уменьшение глубины прохода до "J"
I=U: один проход
Нет ввода: рассчитывается из U и F1
WE
Угол сбега (диапазон: 0° < WE < 90°)
W
Угол конуса (диапазон: –60° < A < 60°)
G47
Безопасное расстояние (смотри страница 134)
G14
Точка смены инструмента (смотри страница 134)
T
Номер места револьверной головки
Ид. номер Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
GV
Вид врезания
0: постоянный диагональный проход резания
1: постоянная подача на врезание
2: с остаточным резанием
3: без остаточного резания
4: как MANUALplus 4110
5: постоянная подача (как в 4290)
6: постоянно с остаточным резанием (как в 4290)
