406
ICP-программирование
5.7
Опис
ания
за
го
то
в
ки
5.7 Описания заготовки
В режиме smart.Turn стандартные формы "Пруток" и "Труба"
описываются G-функцией.

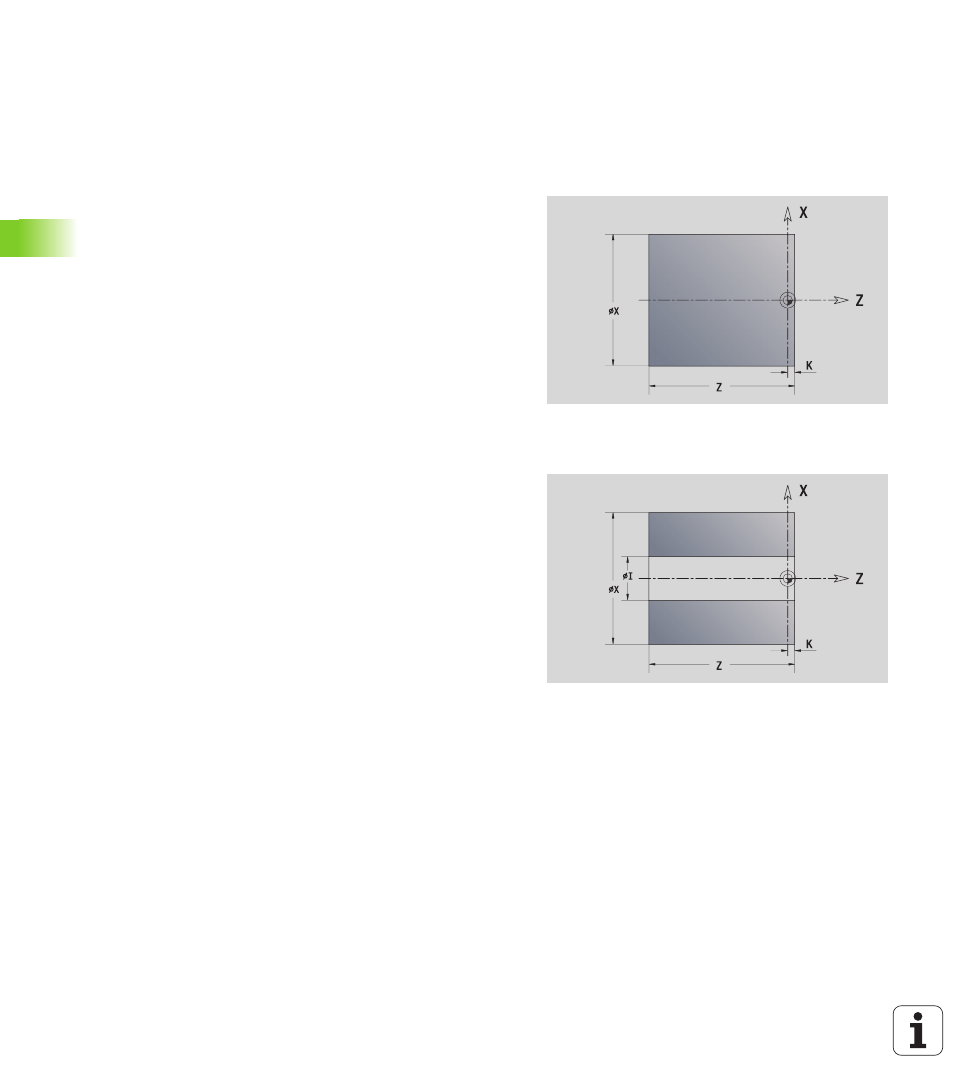

Форма заготовки "Пруток"
Функция описывает цилиндр.
ICP генерирует G20 в smart.Turn в разделе ЗАГОТОВКА.
Форма заготовки "Труба"
Функция описывает полый цилиндр.
ICP генерирует G20 в smart.Turn в разделе ЗАГОТОВКА.
Параметр
X
Диаметр цилиндра
Z
Длина заготовки
K
Правая грань (расстояние нулевая точка заготовки - правая
грань)
Параметр
X
Диаметр полого цилиндра
Z
Длина заготовки
K
Правая грань (расстояние нулевая точка заготовки - правая
грань)
I
Внутренний диаметр
