Круговой шаблон сверления аксиально, 9 ша б л он св ер л ения и фрез еров ания – Инструкция по эксплуатации HEIDENHAIN SW 54843x-02
Страница 359
HEIDENHAIN MANUALplus 620
359
4.9
Ша
б
л
он
св
ер
л
ения
и
фрез
еров
ания

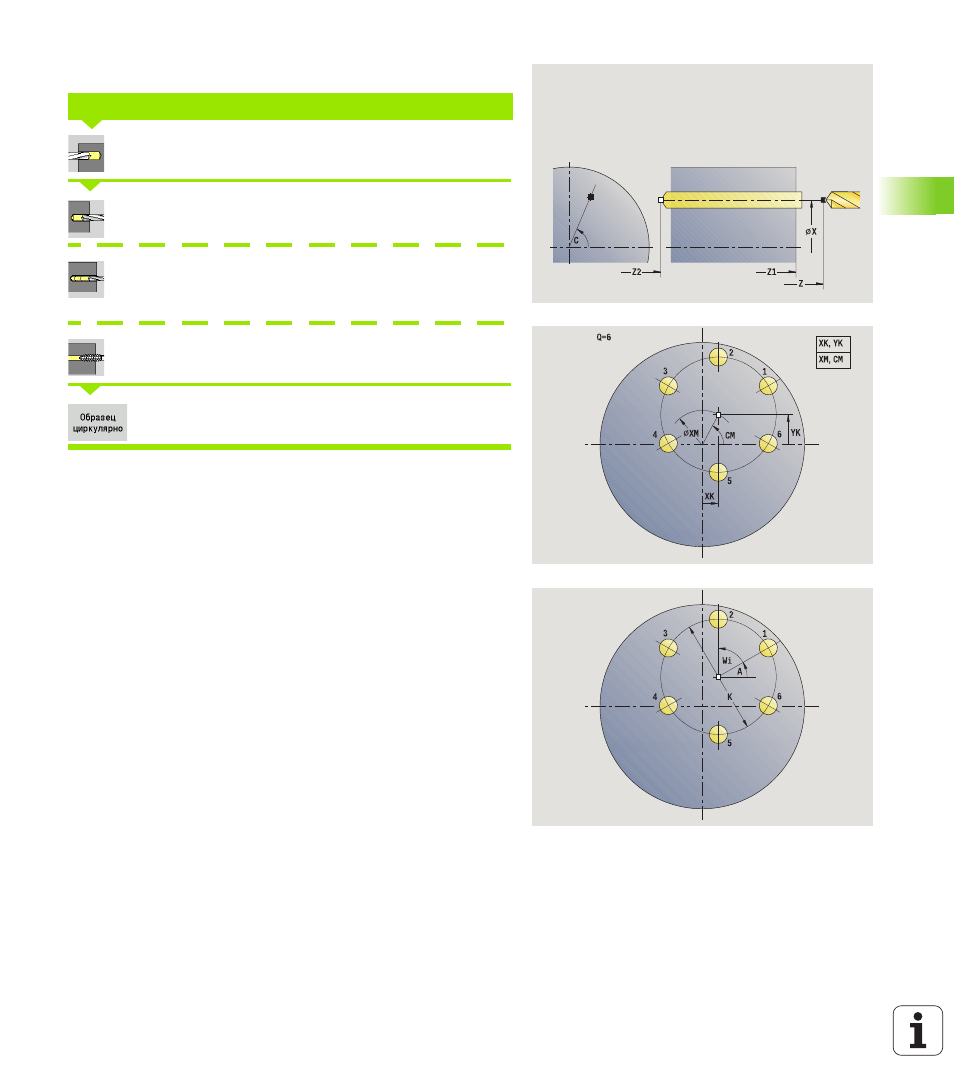

Круговой шаблон сверления аксиально
Выберите Сверление
Выберите Сверление аксиальное
Выберите Сверление глубоких отверстий
аксиальное
Выберите Нарезание резьбы аксиальное
Активируйте клавишу Softkey Шаблон круговой
Шаблон круговой подключается в циклах сверления для создания
шаблона сверления с равномерными промежутками на одной
окружности или дуге на торцевой поверхности.
Дополнительно требуются параметры изготовления отверстий.
Используйте следующие комбинации параметров для центра
шаблона:
XM, CM или
XK, YK
КРУГОВОЙ ШАБЛОН СВЕРЛЕНИЯ АКСИАЛЬНО
Параметры цикла
X, Z
Начальная точка
C
Угол шпинделя (позиция оси C) – (по умолчанию:
текущий угол шпинделя)
Q
Количество отверстий
XM, CM Центр модели в полярных координатах
XK, YK
Центр шаблона в декартовых координатах
K
Диаметр шаблона
A
Угол 1 отверстия (по умолчанию: 0°)
Wi
Приращение угла (расстояние) – (по умолчанию:
отверстия/обработка фрезерованием распределяются
на равных расстояниях на окружности)
