программирование циклов
4.4
Цик
л
ы
обрабо
тки
рез
ание
м
Продольное снятие стружки ICP
Выберите Циклы обработки резанием продольные/
поперечные
Выберите Снятие стружки ICР продольное

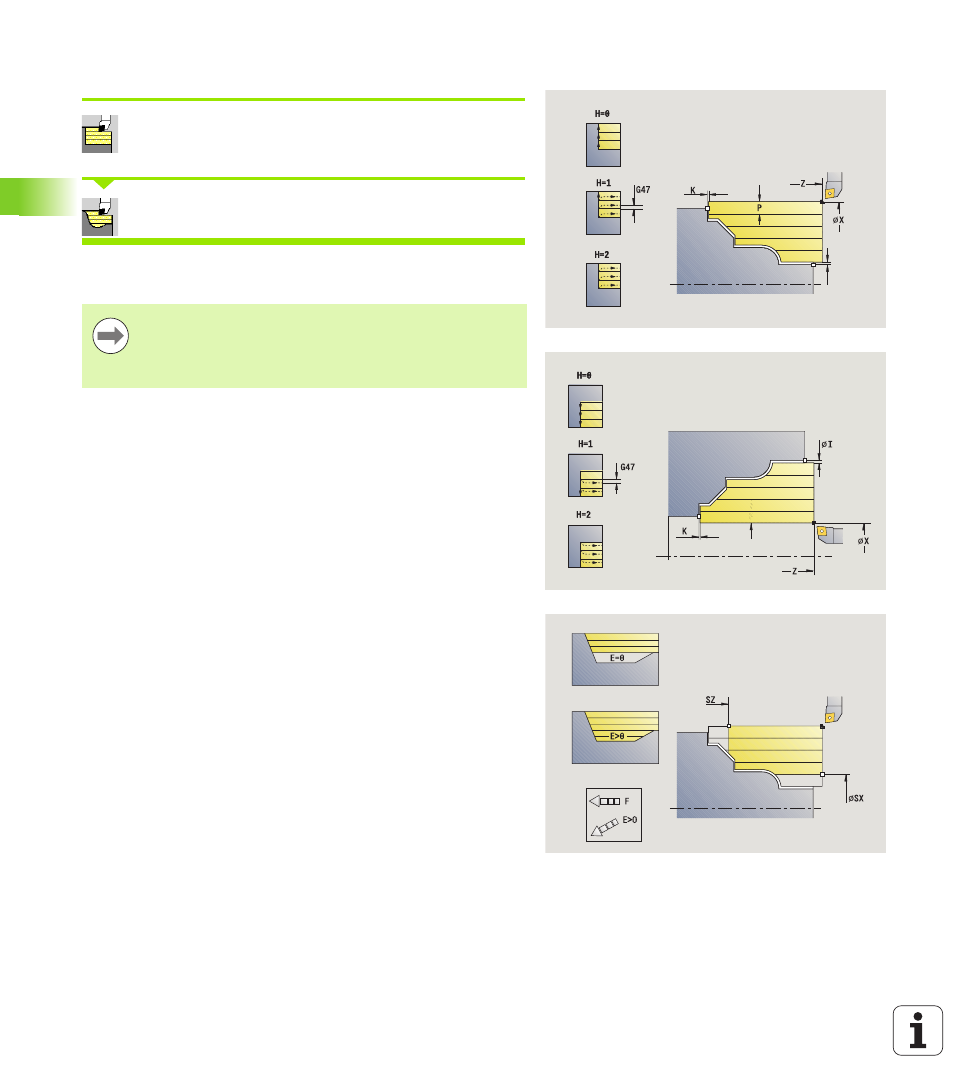

Цикл производит черновую обработку описанной через стартовую
точку и ICP-контур области с учетом припусков.
Инструмент врезается под максимально возможным
углом, остаточный материал оставляется.
Чем больше наклон погружения инструмента, тем
больше уменьшение подачи (максимально 50%).
Параметры цикла
X, Z
Начальная точка
FK
ICP-готовая деталь: имя обрабатываемого контура
P
Глубина врезания: максимальная глубина врезания
H
Сглаживание контура
0: с каждым проходом
1: с последним проходом
2: без сглаживания контура
I, K
Припуск X, Z
E
Поведение при врезании:
Значение не введено: автоматическое уменьшение
подачи
E=0: врезание отсутствует
E>0: использованная подача на врезание
SX, SZ
Ограничения прохода (смотри страница 134)
G47
Безопасное расстояние (смотри страница 134)
G14
Точка смены инструмента (смотри страница 134)
T
Номер места револьверной головки
Ид. номер Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
BP
Длительность паузы: промежуток времени для
прерывания движения. Благодаря прерванной
подаче ломается стружка.
BF
Длительность подачи: интервал времени до
следующей паузы. Благодаря прерванной подаче
ломается стружка.
A
Угол подвода (привязка: Z-ось) – (по умолчанию:
параллельно оси Z)
