326 программирование циклов
4.8
Цик
л
ы
фрез
еров
ания

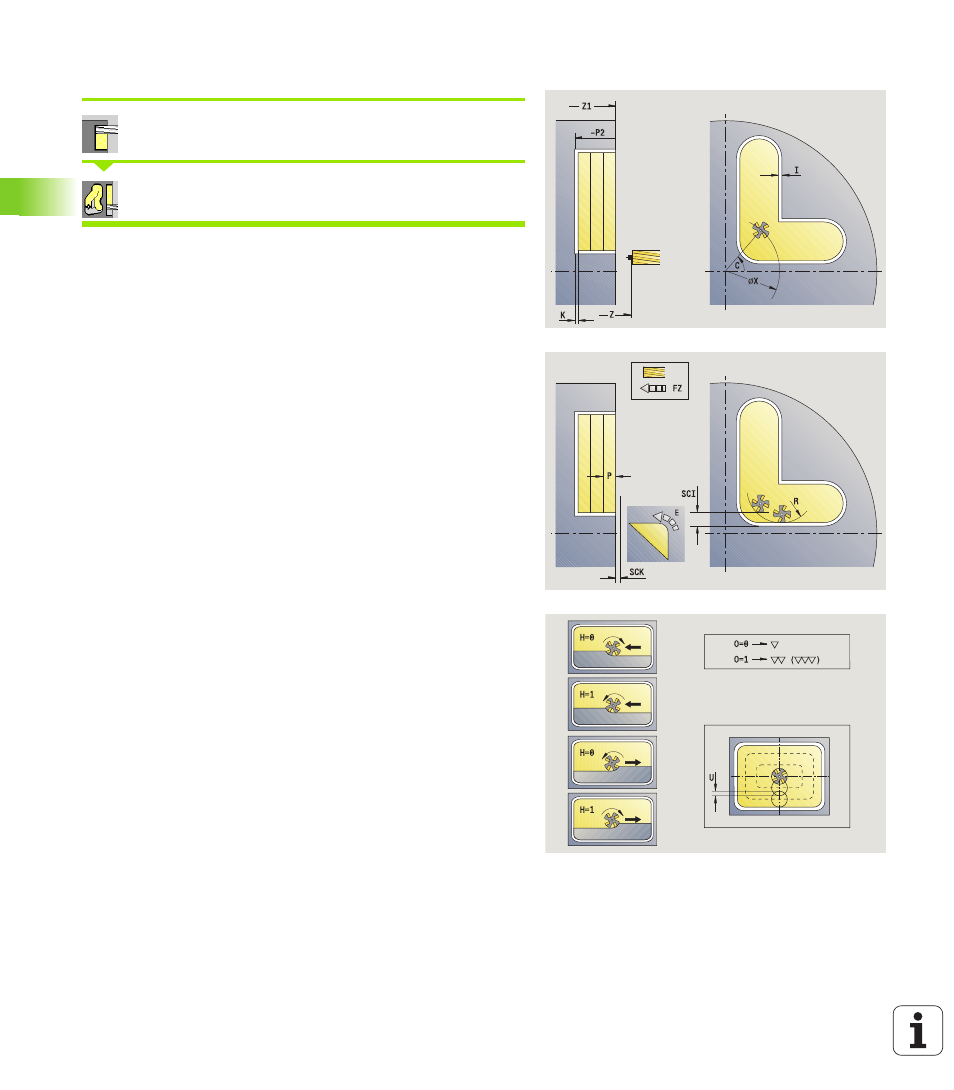

Контур ICP аксиально
Выберите Фрезерование
Выберите Контур аксиально ICP
В зависимости от параметров цикл фрезерует контур или
выполняет черновую/чистовую обработку кармана на торцевой
поверхности.
Параметры цикла (первое окно ввода)
X, Z
Начальная точка
C Угол шпинделя (позиция оси C)
Z1 Верхняя грань фрезерования (по умолчанию: точка
старта Z)
P2 Глубина фрезерования
I Припуск параллельно контуру
K Припуск в направлении врезания
P Глубина врезания (по умолчанию: общая глубина за
одну подачу)
FZ Подача врезания (по умолчанию: активная подача)
E Уменьшенная подача для круглых элементов (по
умолчанию: активная подача)
FK Номер контура ICР
G14 Точка смены инструмента (смотри страница 134)
T Номер места револьверной головки
Ид. номер Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F Подача на оборот
Параметр цикла (второе окно ввода)
O
Черновая или чистовая обработка – только при
фрезеровании карманов
 0: черновая обработка
 1: чистовая обработка
 2: зачистка
H Направление хода фрезы
 0: встречное движение
 1: попутное движение
U Коэффициент перекрытия (диапазон: 0 < U < 1)
 U=0 или нет ввода: фрезерование контура
 U>0: фрезерование карманов – минимальное
перекрытие траекторий фрезерования =
U*диаметр фрезы
