Страница 290
290
программирование циклов
4.6
Цик
л
ы
резьбы
и
выт
о
чки

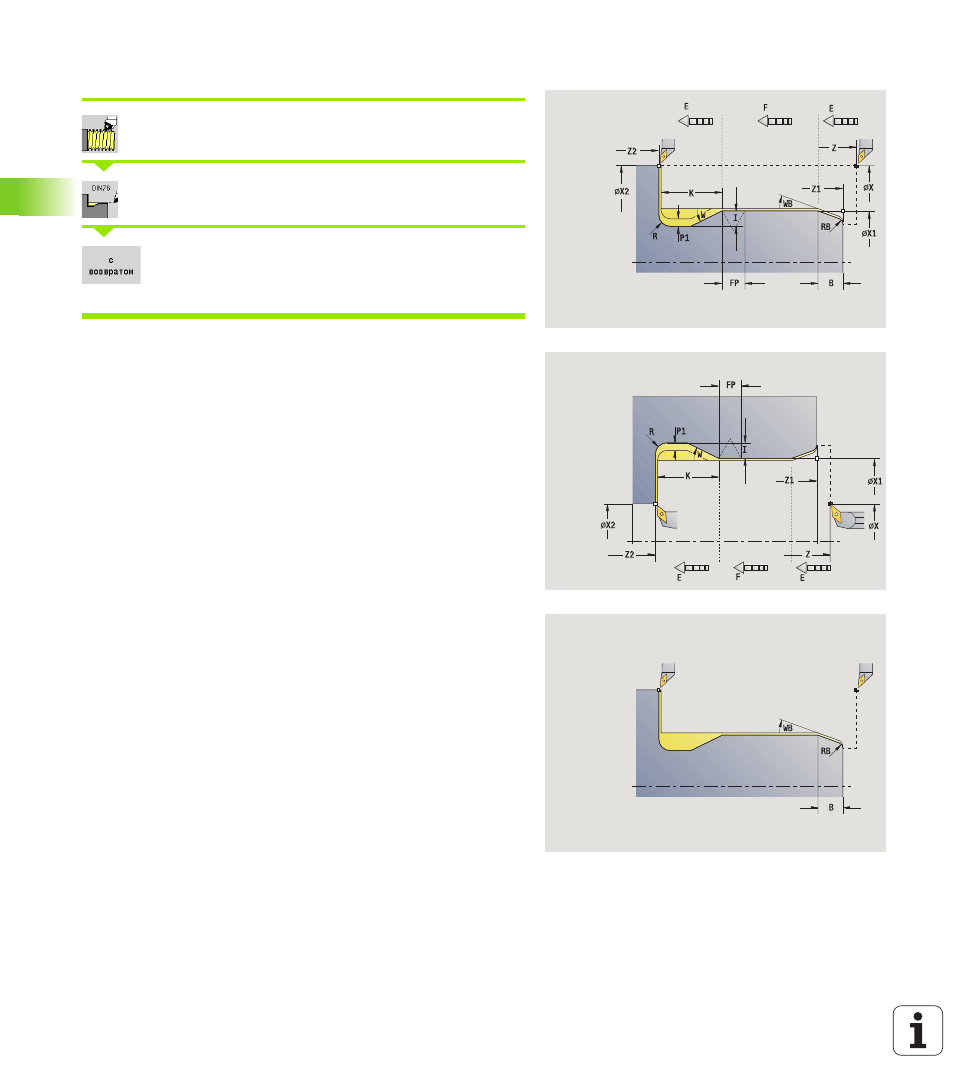

Выточка DIN 76
Выберите Нарезание резьбы
Выберите выточку DIN 76
Выкл: инструмент останавливается в конце
цикла
Вкл: инструмент возвращается к точке старта
Цикл изготавливает выточку резьбы DIN 76, надрез резьбы,
выносной цилиндр и примыкающую поперечную плоскость.
Надрезе резьбы производится, если вводится длина надреза
цилиндра или радиус надреза.
Параметры цикла
X, Z
Начальная точка
X1, Z1
Стартовая точка цилиндра
X2, Z2
Конечная точка плоская поверхность
FP
Шаг резьбы (по умолчанию: из таблицы норм)
E
Уменьшенная подача для врезания и надреза
цилиндра (по умолчанию: подача F)
I
Глубина выточки (по умолчанию: из таблицы норм)
K
Длина выточки (по умолчанию: из таблицы норм)
W
Угол выточки (по умолчанию: из таблицы норм)
R
Радиус выточки в обоих углах выточки (по
умолчанию: из таблицы норм)
P1
Припуск выточки
Значение не введено: обработка за одни проход
P>0: разделение на предобточку и чистовую
обточку. "P" – припуск длины, поперечный припуск
всегда составляет 0,1 мм.
G14
Точка смены инструмента (смотри страница 134)
T
Номер места револьверной головки
Ид. номер Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
