Тип обработки для доступа к технологических базе данных:
нарезание резьбы
Отработка цикла
1 расчет распределения проходов
2 запуск с начальной точки Z для первого прохода
3 перемещение на подаче до конечной точки Z2
4 возврат параллельно оси и врезание для следующего прохода
5 повтор 3...4 до достижения глубины резьбы U
6 перемещение в соответствии с настройкой G14 к точке смены
инструмента

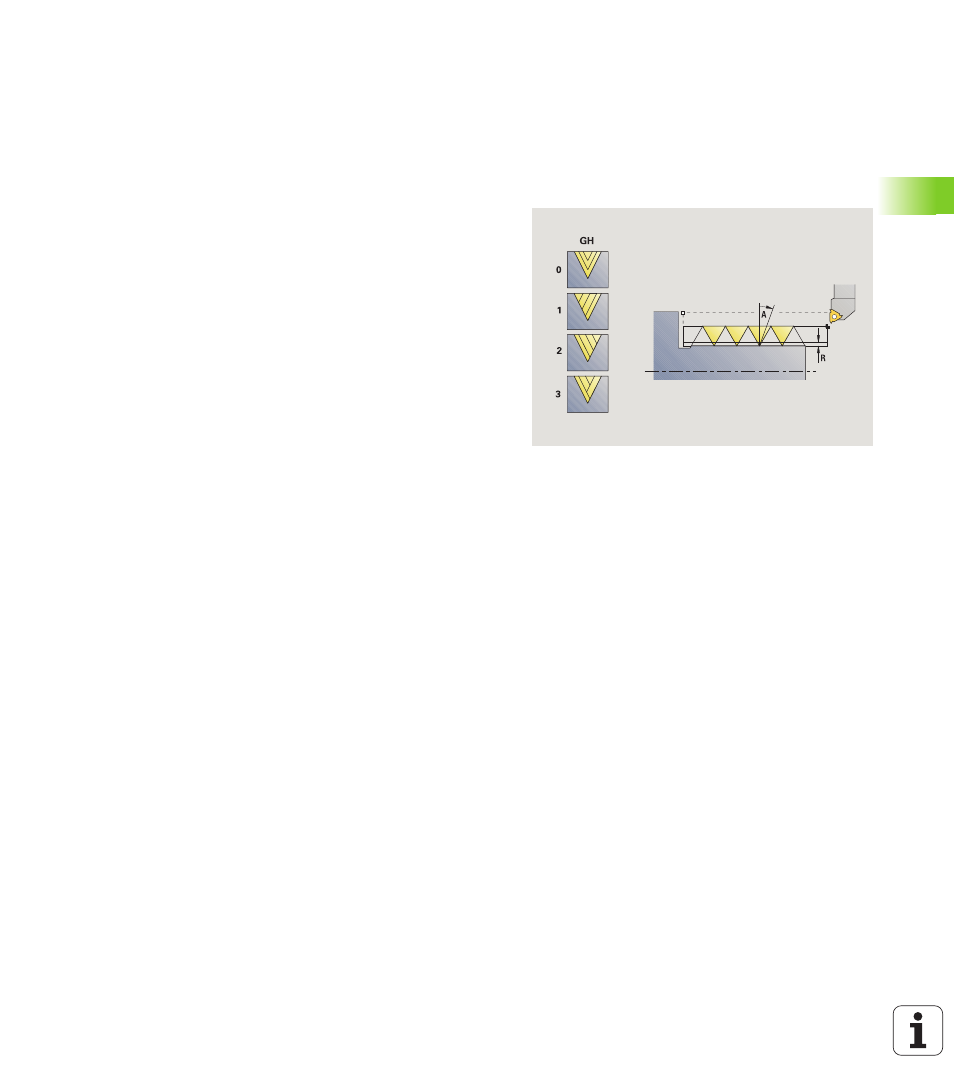

GH
Тип смещения
0: без смещения
1: слева
2: справа
3: переменно слева/справа
A
Угол врезания (диапазон: –60° < A < 60°; по
умолчанию: 30°)
A<0: врезание от левой боковой поверхности
A>0: врезание от правой боковой поверхности
R
Остаточная глубина прохода – только при GV=4 (по
умолчанию: 1/100 мм)
IC
Количество проходов – подача рассчитывается из IC
и U.
Необходимо при:
GV=0: постоянный диагональный проход резания
GV=1: постоянная подача на врезание
MT
M после T: М-функция, которая выполняется после
вызова инструмента Т.
MFS
М в начале: М-функция, которая выполняется в
начале шага обработки.
MFE
М в конце: М-функция, которая выполняется в конце
шага обработки.
WP
Индикация того, каким шпинделем заготовки будет
отрабатываться цикл (зависит от станка)
Главный привод
Противошпиндель для обработки задней
поверхности
