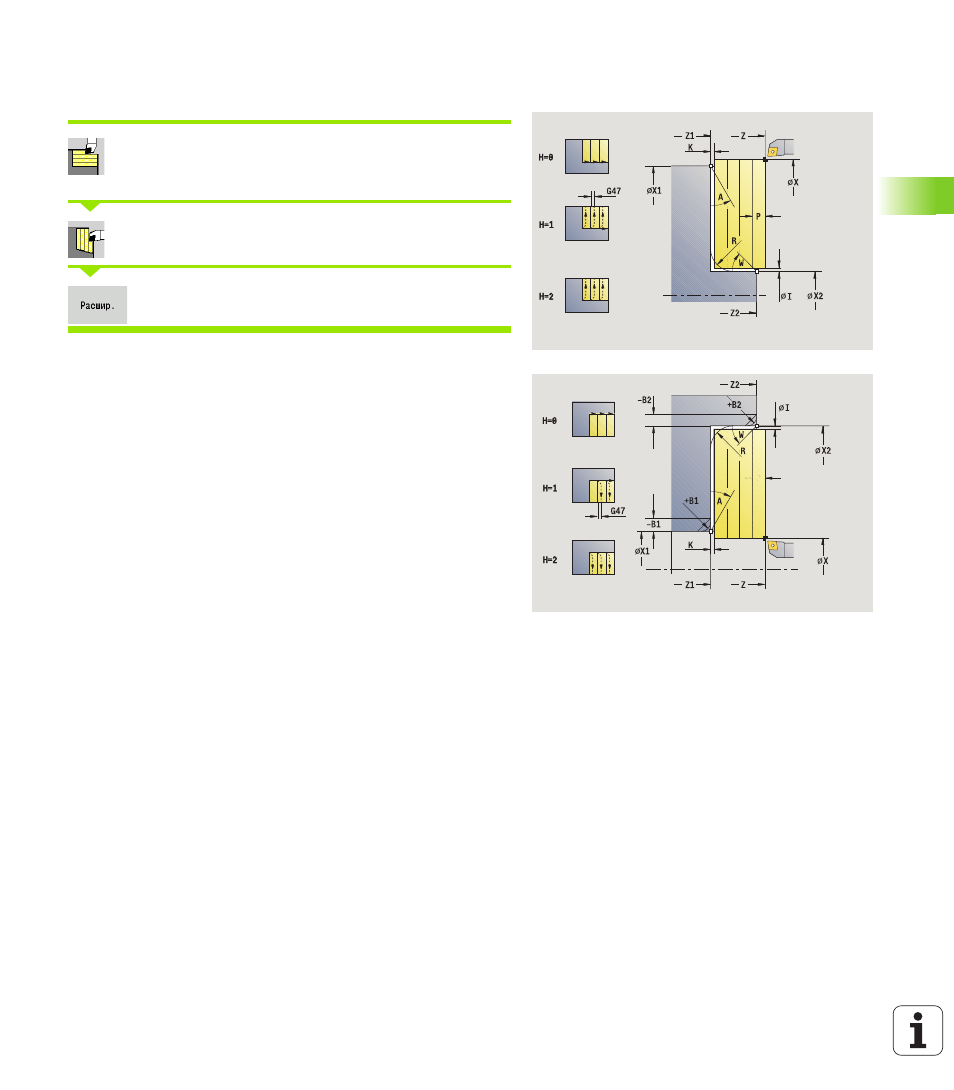

Поперечное снятие стружки – Расширенный
режим
Выберите Циклы обработки резанием продольные/
поперечные
Выберите Снятие стружки поперечное
Активируйте клавишу Softkey Расширенный
Цикл производит черновую обработку описанной через стартовую
точку и начальную точку Z1/конечную точку Х2 области с учетом
припусков.
Параметры цикла
X, Z
Начальная точка
X1, Z1
Начальная точка контура
X2, Z2
Конечная точка контура
P
Глубина врезания: максимальная глубина врезания
A
Начальный угол (диапазон: 0° <= A < 90°)
W
Конечный угол (диапазон: 0° <= W < 90°)
R
Скругление
I, K
Припуск X, Z
H
Сглаживание контура
0: с каждым проходом
1: с последним проходом
2: без сглаживания контура
G47
Безопасное расстояние (смотри страница 134)
G14
Точка смены инструмента (смотри страница 134)
T
Номер места револьверной головки
Ид.
номер
Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
B1, B2
Фаска/скругление (B1 начало контура; B2 конец
контура)
B>0: радиус скругления
B<0: ширина фаски
BP
Длительность паузы: промежуток времени для
прерывания движения. Благодаря прерванной подаче
ломается стружка.
BF
Длительность подачи: интервал времени до
следующей паузы. Благодаря прерванной подаче
ломается стружка.
