HEIDENHAIN MANUALplus 620
169
4.4
Цик
л
ы
обрабо
тки
рез
ание
м

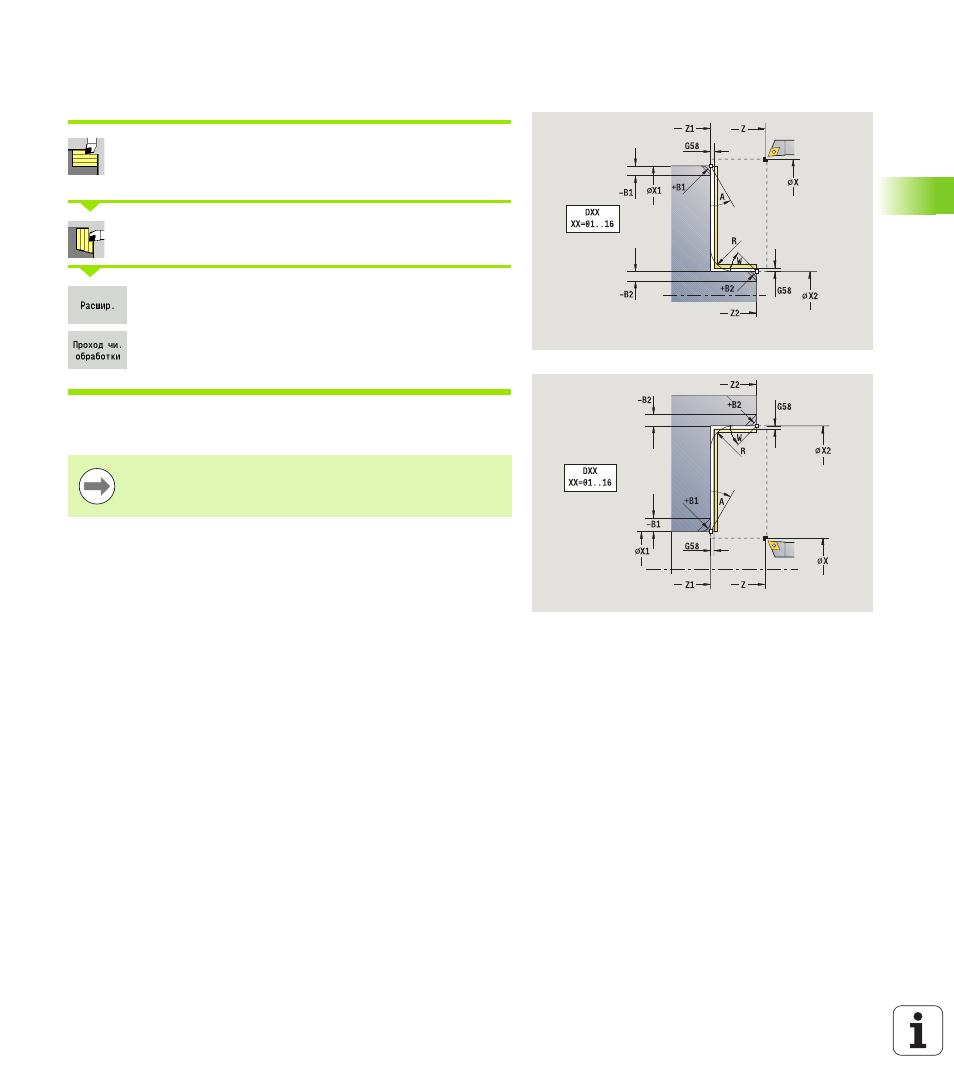

Поперечное снятие стружки, чистовая
обработка – Расширенный режим
Выберите Циклы обработки резанием продольные/
поперечные
Выберите Снятие стружки поперечное
Активируйте клавишу Softkey Расширенный
Активируйте клавишу Softkey Проход чистовой
обработки
Цикл производит чистовую обработку отрезка контура с
начальной точки контура до конечной точки контура.
Инструмент останавливается в конце цикла.
Параметры цикла
X, Z
Начальная точка
X1, Z1
Начальная точка контура
X2, Z2
Конечная точка контура
A
Начальный угол (диапазон: 0° <= A < 90°)
W
Конечный угол (диапазон: 0° <= W < 90°)
R
Скругление
DXX
Номер аддитивной коррекции: 1-16 (смотри
G58
Припуск параллельно контуру
G47
Безопасное расстояние (смотри страница 134)
G14
Точка смены инструмента (смотри страница 134)
T
Номер места револьверной головки
Ид. номер
Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
B1, B2
Фаска/скругление (B1 начало контура; B2 конец
контура)
B>0: радиус скругления
B<0: ширина фаски
MT
M после T: М-функция, которая выполняется после
вызова инструмента Т.
