HEIDENHAIN MANUALplus 620
413
5.8
Эл
ем
ен
ты
ко
н
тур
а
то
ч
е
н
и
я

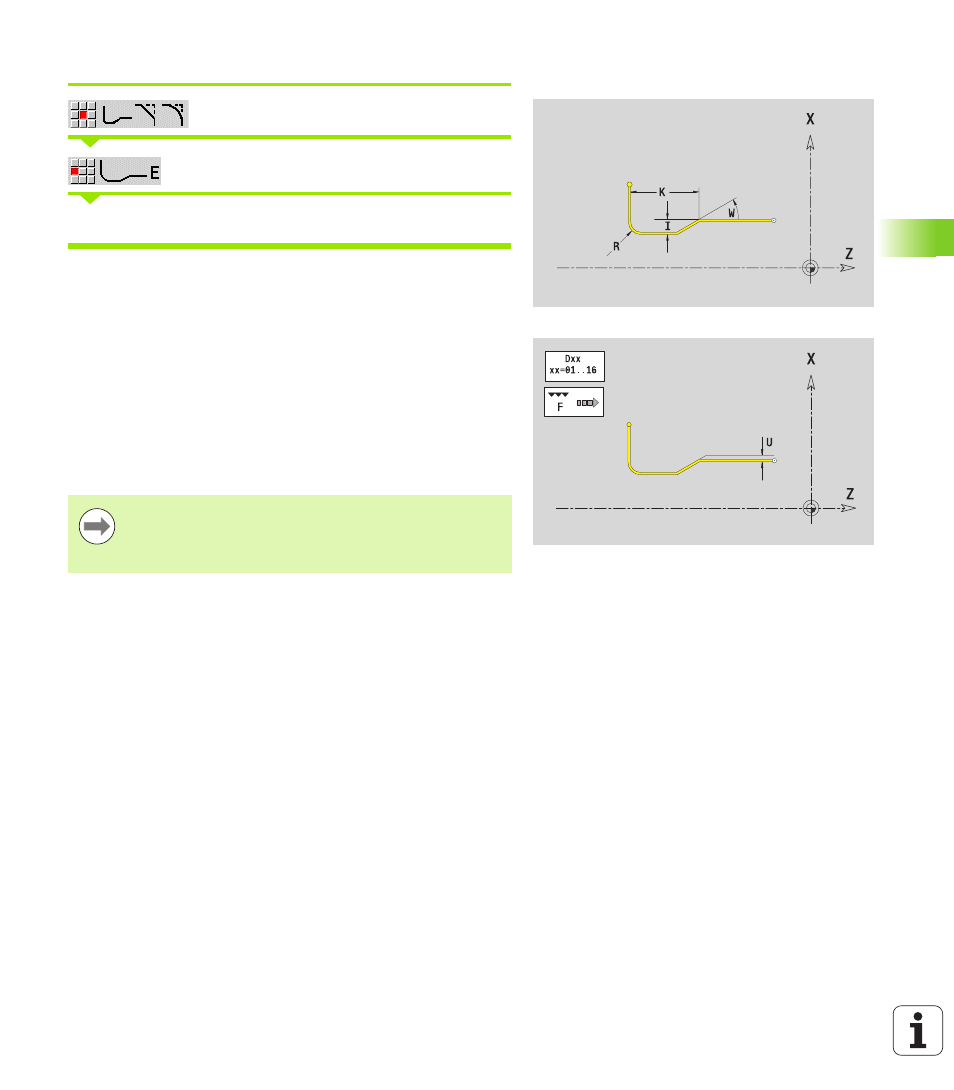

Выточка DIN 509 E
Выберите элементы формы
Выберите выточку DIN 509 E
Введите параметры выточки
ICP генерирует G25 в smart.Turn.
Незаданные параметры определяются MANUALplus на
основании диаметра из таблицы норм (см. “DIN 509 Е– параметры
Параметр
I
Глубина выточки (размер радиуса) (по умолчанию: из
таблицы норм)
K
Длина выточки (по умолчанию: из таблицы норм)
R
Радиус выточки (по умолчанию: из таблицы норм)
W
Угол выточки (по умолчанию: из таблицы норм)
U, F, D, FP: см. атрибуты обработки Страница 379
Выточки могут программироваться только между
двумя линейными элементами. Один из двух
линейных элементов должен быть параллельным
оси X.
