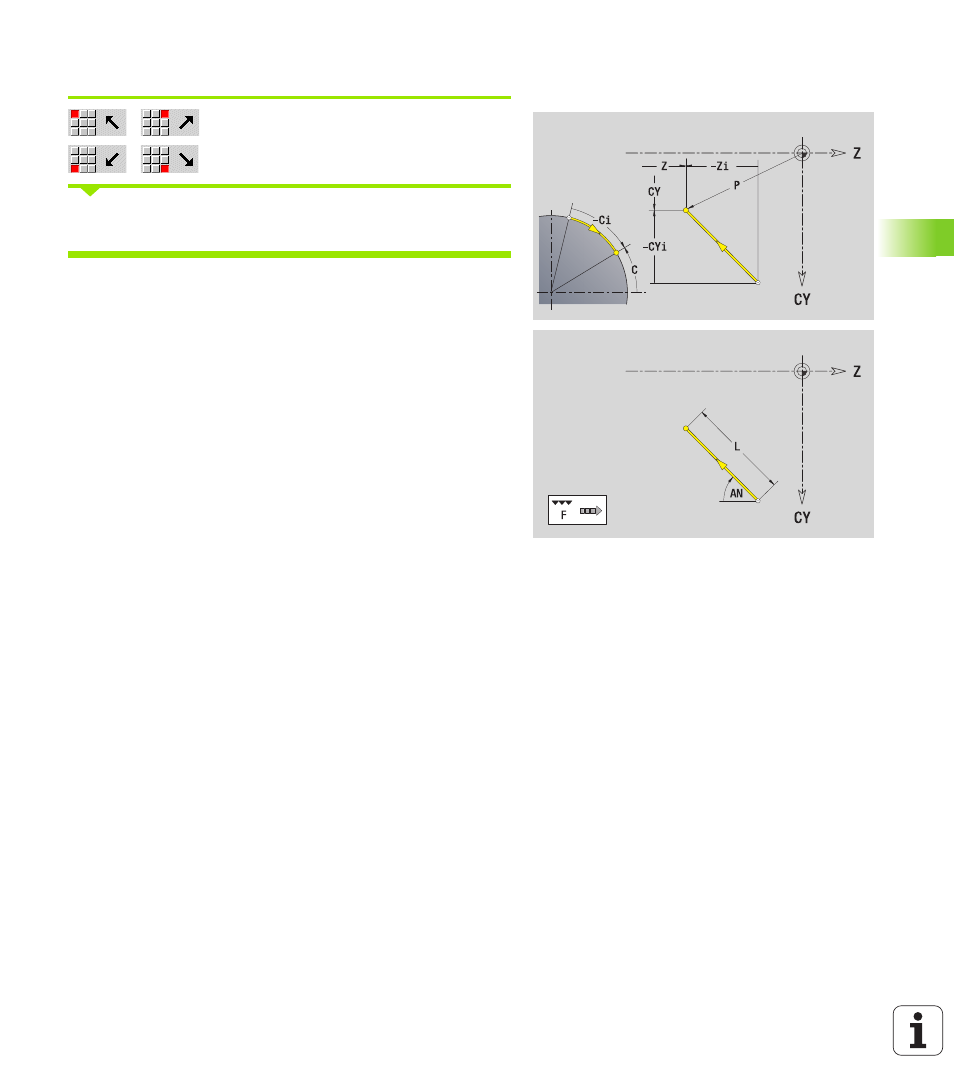

Линия под углом, поверхность образующей
Направление линии
Задайте размеры линии и переход к следующему элементу
контура.
ICP генерирует G111 в smart.Turn.
Параметр
Z
Целевая точка
Zi
Целевая точка, инкрементальная
CY
Целевая точка как размер отрезка (привязка: диаметр
XS)
CYi
Целевая точка инкрементальная как размер отрезка
(привязка: диаметр XS)
P
Целевая точка как полярный радиус
C
Целевая точка – угол
Ci
Целевая точка, инкрементальная, полярные
координаты - угол
AN
Угол к оси Z (направление угла: см. вспомогательный
рисунок)
ANn
Угол к следующему элементу
ANp
Угол к предыдущему элементу
L
Длина линии
F: см. Атрибуты обработки Страница 379
