HEIDENHAIN MANUALplus 620
437
5.12
Конт
ур
ы
т
о
рцов
ой
пов
ер
хно
сти
в
smart.T
u
rn

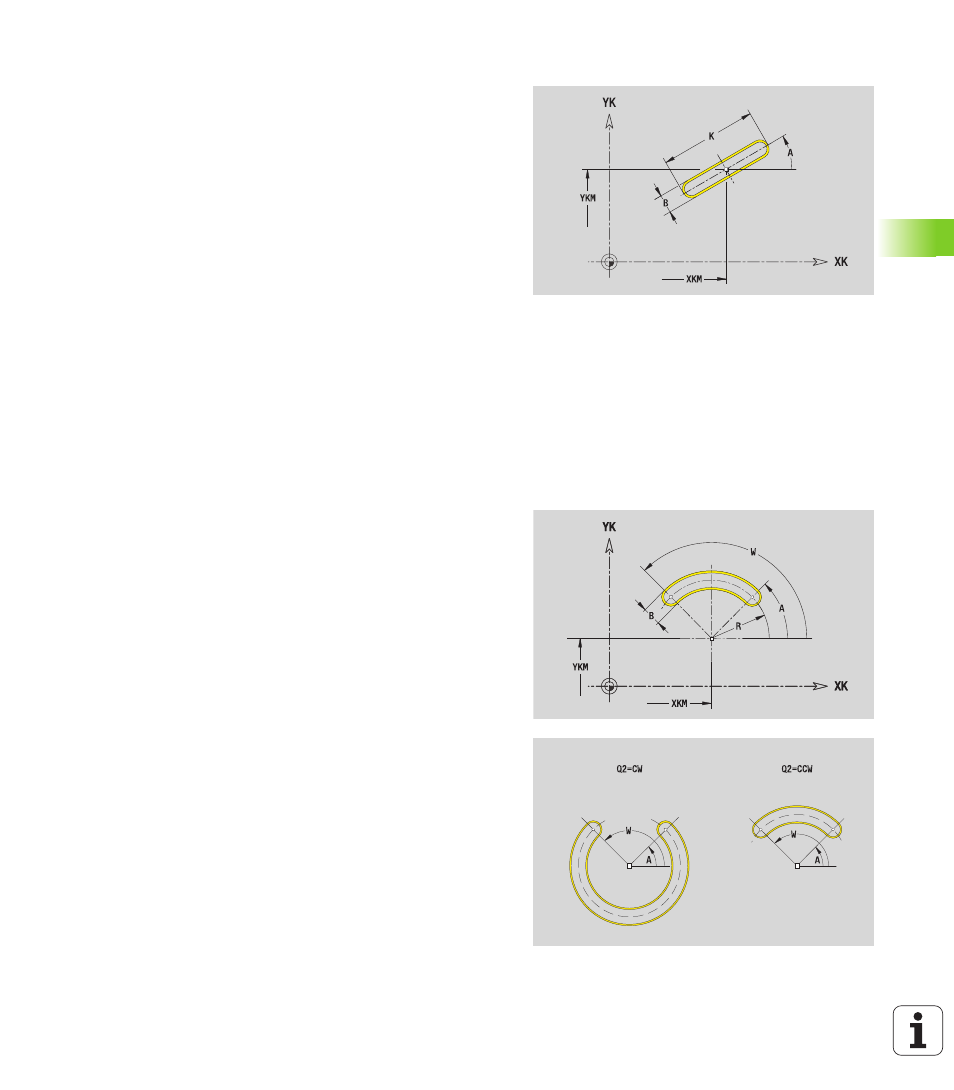

Линейная канавка, торцовая поверхность
Эталонный размер ZR можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:
Идентификатор раздела STIRN с параметром "Эталонный
размер". При вложенных контурах ICP генерирует только
идентификатор раздела.
G308 с параметрами "Имя контура" и "Глубина фрезерования".
G301 с параметрами фигуры.
G309.
Круглая канавка, торцовая поверхность
Эталонный размер ZR можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:
Идентификатор раздела STIRN с параметром "Эталонный
размер". При вложенных контурах ICP генерирует только
идентификатор раздела.
G308 с параметрами "Имя контура" и "Глубина фрезерования".
G302 или G303 с параметрами фигуры.
G309.
Исходные данные, торцовая поверхность
Ид. номер Имя контура
PT
Глубина фрезерования
ZR
Эталонный размер
Параметр, фигура
XKM, YKM Центр фигуры (декартовы координаты)
A
Угловое положение (привязка: ось XK)
K
Длина
B
Ширина
Исходные данные, торцовая поверхность
Ид. номер Имя контура
PT
Глубина фрезерования
ZR
Эталонный размер
Параметр, фигура
XKM, YKM Центр фигуры (декартовы координаты)
A
Угловое положение (привязка: ось XK)
W
Угловое положение (привязка: ось XK)
R
Радиус кривизны (привязка: траектория центра
канавки)
Q2
Направление вращения
CW
CCW
B
Ширина
