Многогранные поверхности YZ-плоскости

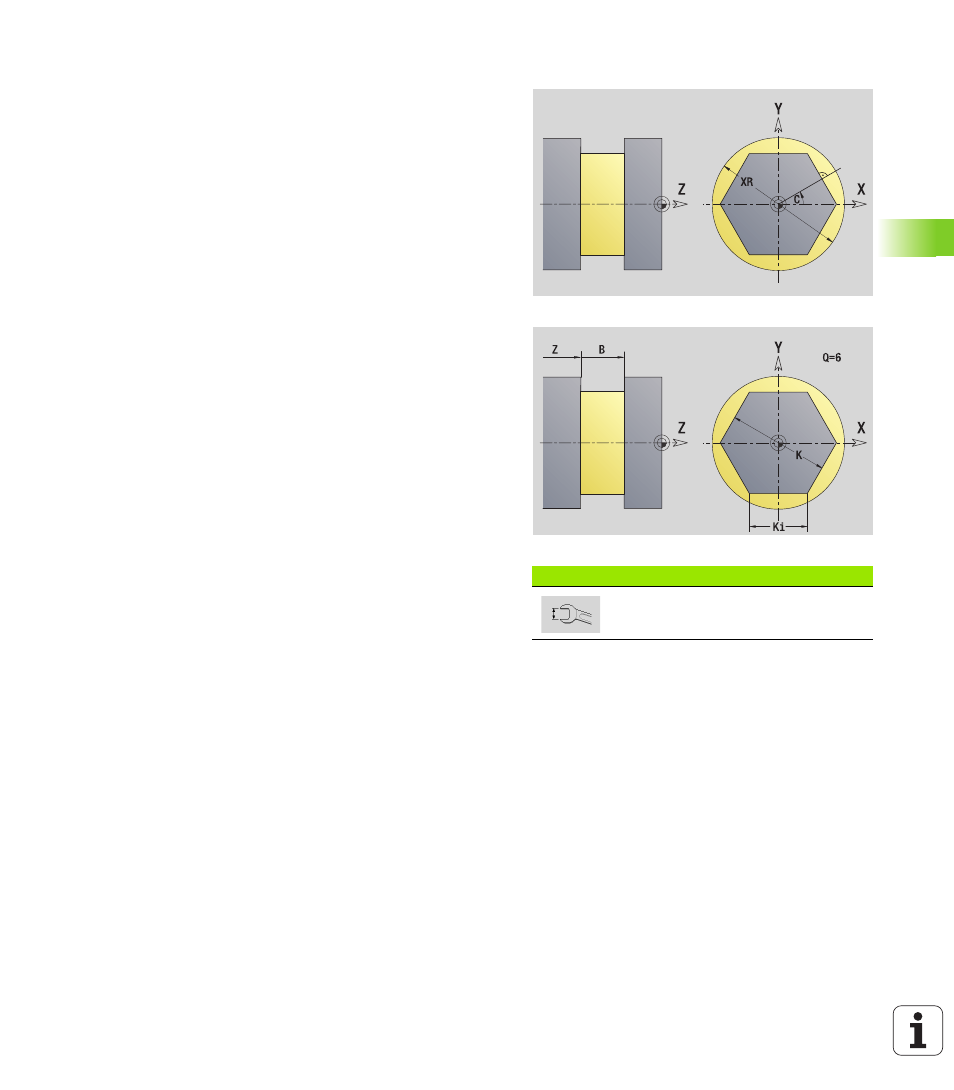

Функция определяет поверхности многогранника на плоскости YZ.
Переключение между длиной грани (Ki) и размером под ключ (K)
осуществляется с помощью Softkey (см. таблицу справа).
Эталонный диаметр XR можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:
 Идентификатор раздела MANTEL_Y с параметрами "эталонный
диаметр" и "угол шпинделя". При вложенных контурах
идентификатор раздела отпадает.
 G308 с параметром "Имя контура".
 G487 с параметрами многогранника.
 G309.
Клавиша Softkey
Переключает поле на ввод размера
под ключ К.
Исходные данные многогранника
ID
Имя контура
C Угол шпинделя (угловое положение перпендикуляра к
поверхности)
XR Диаметр привязки
Параметры многогранника
Z
Отсчетная грань
Q Количество поверхностей (Q>=2)
K Размер под ключ
Ki Длина грани
B Ширина (привязка: эталонный размер ZR)
 B<0: поверхность в отрицательном направлении Z
 B>0: поверхность в положительном направлении Z
