HEIDENHAIN MANUALplus 620 381
5.2 ICP-
редакт
ор
в
ре
жиме
цик
л
о
в 5.2 ICP-редактор в режиме
циклов
В режиме циклов создаются:
 сложные контуры заготовок
 контуры токарной обработки
 для ICP-циклов обработки резанием
 для ICP-циклов прорезания
 для ICP-циклов прорезного точения
 сложные контуры для операций фрезерования с помощью оси
С
 для торцовой поверхности
 для поверхности образующей

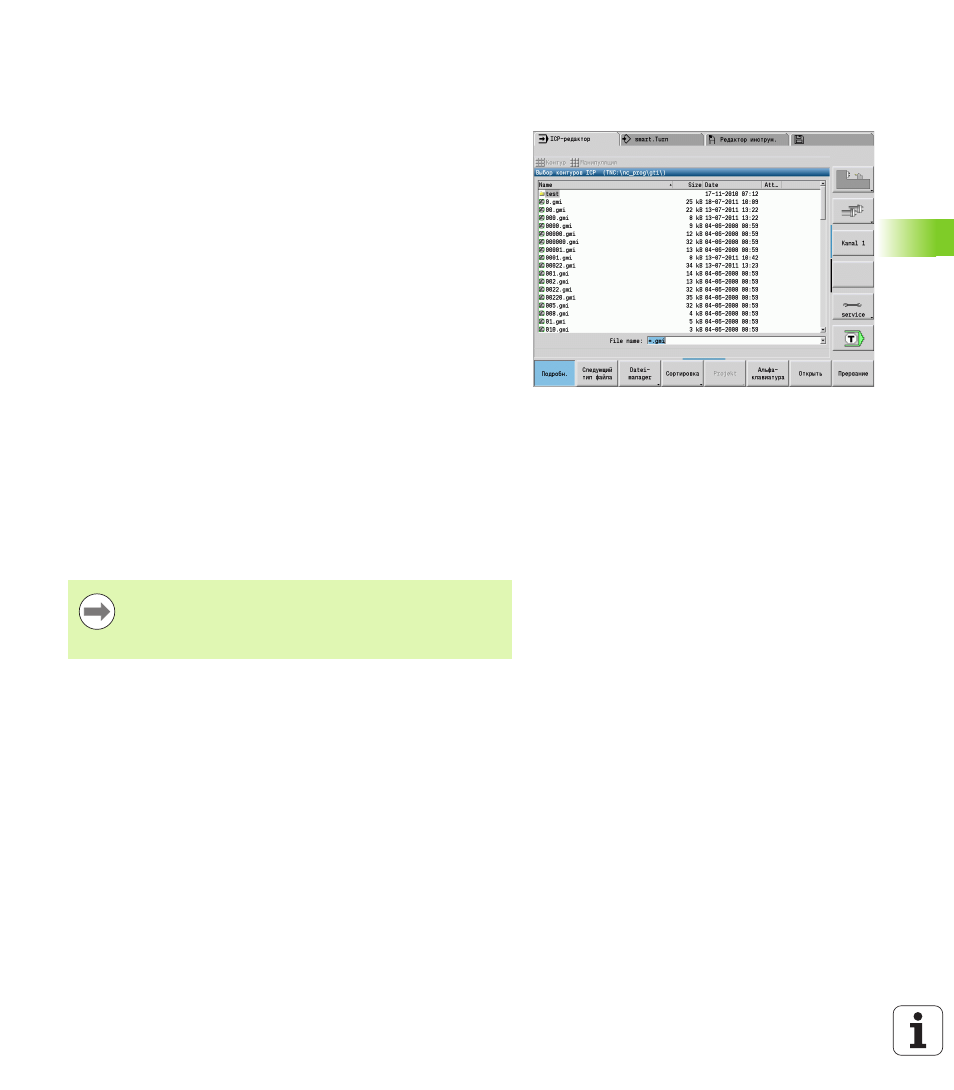

ICP-редактор активируется с помощью Softkey ICP-
редактирование. Эта кнопка выбирается только при
редактировании ICP-циклов обработки резанием или ICP-циклов
фрезерования, а также при цикле "ICP-контур заготовки".
Описание зависит от типа контура. На основании цикла ICP
"различает":
 Контур для токарной обработки или контур заготовки: Смотри
“Элементы контура точения” на странице 407.
 Контур для торцовой поверхности: Смотри “Контуры торцовой
поверхности в smart.Turn” на странице 433.
 Контур для поверхности образующей: Смотри “Контуры
поверхности образующей в smart.Turn” на странице 441.
Если последовательно создаются/обрабатываются
несколько ICP-контуров, то после выхода из ICP-
редактора в цикл вводится последний обработанный
"ICP-номер контура".
